پنل آکوستیک یکی از مهمترین تجهیزات برای کنترل آکوستیک فضا است که با هدف کاهش بازتابهای ناخواسته، کنترل زمان واخنش، افزایش وضوح گفتار و بهبود کیفیت شنیداری محیط استفاده میشود. این پنلها در ساختمانهای مسکونی، دفاتر اداری، اتاق جلسات، استودیوهای ضبط، سینماهای خانگی، سالنهای کنفرانس، کلاسهای آموزشی، رستورانها، سالنهای همایش و بسیاری از فضاهای تجاری و عمومی کاربرد دارند.
با این حال، اصطلاح «پنل آکوستیک» به یک محصول یا فناوری خاص اشاره نمیکند. پنلهای آکوستیک میتوانند بر اساس مکانیزم عملکرد به جاذبهای متخلخل، جاذبهای رزونانسی، پنلهای غشایی، دیفیوزرها و سیستمهای ترکیبی تقسیم شوند. از طرف دیگر، از نظر فرم اجرا نیز انواعی مانند پنل دیواری، پنل سقفی، کلاد آکوستیک، بافل، پنل معلق و پنل ایستاده وجود دارد.
بنابراین انتخاب پنل مناسب صرفاً با توجه به رنگ، طرح یا جنس آن تصمیم درستی نیست؛ ابتدا باید مشخص شود مشکل صوتی فضا چیست و کدام محدوده فرکانسی باید کنترل شود. برای مشاهده مشخصات فنی، رنگبندی و جزئیات پنل های آکوستیک، صفحه «وول پنل آکوستیک» را ببینید.
فهرست مطالب
پنل آکوستیک چیست؟
پنل آکوستیک عنصری است که برای کنترل رفتار امواج صوتی در داخل یک فضا طراحی میشود. بسته به نوع پنل، این کار میتواند از طریق جذب بخشی از انرژی صوتی، پراکندهکردن بازتابها یا ایجاد جذب انتخابی در یک محدوده فرکانسی انجام شود.
در یک فضای سخت و بازتابنده، سطوحی مانند شیشه، بتن، سنگ، سرامیک و دیوارهای گچی میتوانند انرژی صوتی زیادی را بازتاب دهند. در نتیجه صدای مستقیم با مجموعهای از بازتابهای دیررس ترکیب شده و مشکلاتی مانند:
- اکو
- افزایش زمان واخنش
- کاهش وضوح گفتار
- صدای مبهم در جلسات
- Flutter Echo
- تجمع انرژی در فرکانسهای پایین
- خستگی شنیداری
- کاهش کیفیت موسیقی و دیالوگ
به وجود میآید.
پنل آکوستیک برای کنترل همین بازتابها طراحی میشود.
استاندارد ISO 354 روش اندازهگیری ضریب جذب صوتی مواد و سیستمهای آکوستیکی در اتاق واخنش را مشخص میکند و همچنان یکی از استانداردهای اصلی برای ارزیابی عملکرد جذب صوتی محصولات آکوستیکی است.
تفاوت پنل آکوستیک با عایق صوتی
یکی از مهمترین اشتباهات هنگام خرید پنل آکوستیک، یکسان دانستن Sound Absorption و Soundproofing است.
جذب صوت چیست؟
جذب صوت یعنی کاهش بخشی از انرژی صوتی داخل همان فضا.
برای مثال، اگر در یک اتاق کنفرانس صدای افراد چندین بار از دیوارها بازتاب شود، نصب پنل جاذب میتواند میزان این بازتابها و زمان ماندگاری صدا را کاهش دهد.
عایق صوتی چیست؟
عایقکاری صوتی یا Sound Insulation با هدف کاهش انتقال صدا از یک فضا به فضای دیگر انجام میشود.
برای مثال:
جلوگیری از انتقال صدای اتاق سینمای خانگی به اتاق خواب، مسئلهای مربوط به عایقکاری صوتی است، نه صرفاً جذب صوت.
بنابراین یک پنل آکوستیک معمولی لزوماً نمیتواند جلوی ورود یا خروج صدا از اتاق را بگیرد. پنلهای جاذب عمدتاً برای بهبود آکوستیک داخلی فضا استفاده میشوند.
انواع پنل آکوستیک بر اساس مکانیزم عملکرد
از نظر علمی میتوان سیستمهای کنترل صوت را در چند گروه اصلی قرار داد:
- پنلهای جاذب متخلخل
- پنلهای جاذب رزونانسی
- پنلهای غشایی یا دیافراگمی
- جاذبهای هلمهولتز
- دیفیوزرهای آکوستیک
- پنلهای ترکیبی جذب و پخش
- سیستمهای آکوستیک تخصصی مانند Bass Trap
- پنلهای سقفی، بافل و Cloud از نظر نحوه نصب
در ادامه هرکدام را بررسی میکنیم.
۱. پنل آکوستیک متخلخل
Porous Acoustic Panel یکی از رایجترین انواع پنلهای آکوستیک است.
این پنلها از موادی تشکیل میشوند که دارای ساختار متخلخل و مسیرهای عبور هوا هستند. هنگامی که موج صوتی وارد این ساختار میشود، اصطکاک و برهمکنشهای ویسکوز و حرارتی باعث تبدیل بخشی از انرژی صوتی به انرژی حرارتی میشود.
به همین دلیل مواد متخلخل برای جذب صدا بسیار مناسب هستند. پژوهشهای علمی نیز جاذبهای متخلخل را یکی از گروههای اصلی جاذبهای صوتی معرفی میکنند.
نمونههای رایج
- پشم سنگ
- پشم شیشه
- فایبرگلاس
- الیاف پلیاستر یا PET
- فومهای آکوستیک سلول باز
- الیاف سلولزی
- الیاف طبیعی
- چوبپشم یا Wood Wool
ویژگی مهم
جاذبهای متخلخل معمولاً در فرکانسهای متوسط و بالا عملکرد خوبی دارند، اما برای فرکانسهای بسیار پایین به ضخامت، فاصله از دیوار یا استفاده از سیستمهای رزونانسی نیاز دارند.

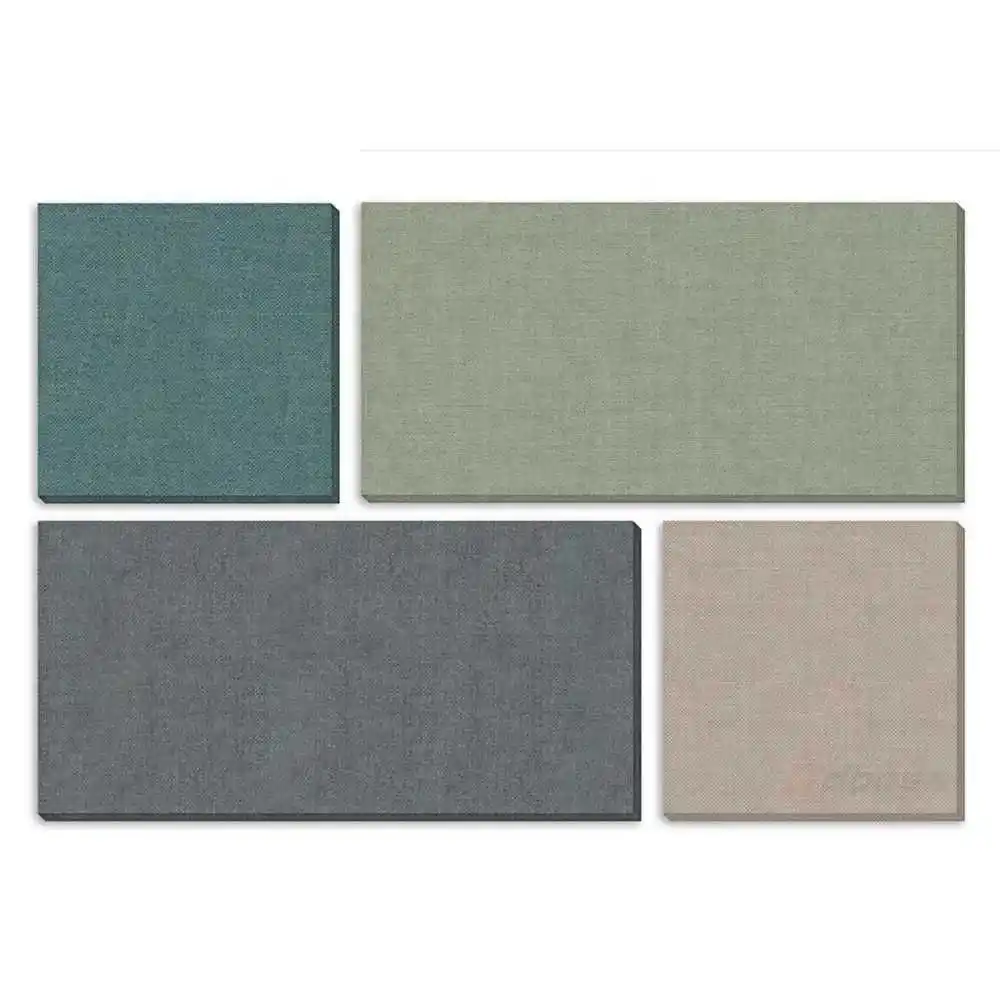

۲. پنل آکوستیک فایبرگلاس
پنلهای ساختهشده از Fiberglass یا الیاف شیشه یکی از سیستمهای شناختهشده برای جذب صوت هستند.
این پنلها معمولاً یک هسته متخلخل دارند که با پارچه آکوستیک پوشانده میشود.
مزایا
- جذب صوت مناسب
- وزن نسبتاً کم
- امکان ساخت در ضخامتهای مختلف
- قابلیت پوشش با پارچه
- امکان تولید در رنگهای مختلف
- مناسب برای دیوار و سقف
پنلهای فایبرگلاس بهویژه در محیطهای اداری، استودیوها، سالنهای کنفرانس و فضاهای تجاری کاربرد دارند.
۳. پنل آکوستیک پشم سنگ
Mineral Wool Acoustic Panel یکی دیگر از جاذبهای متخلخل است.
ساختار الیافی پشم سنگ باعث ایجاد مسیرهای متعدد برای نفوذ و اتلاف انرژی صوتی میشود.
عملکرد پنل تنها به «چگالی» وابسته نیست؛ ضخامت، مقاومت جریان هوا، ساختار الیاف، پوشش سطحی، نحوه نصب و فاصله پنل از سطح نیز اهمیت دارند. بنابراین نمیتوان صرفاً با مقایسه وزن یا چگالی دو پنل درباره عملکرد آکوستیکی آنها قضاوت کرد.
۴. پنل آکوستیک پشم شیشه
پنلهای Glass Wool نیز در گروه جاذبهای متخلخل قرار میگیرند.
ساختار الیافی این مواد باعث میشود موج صوتی وارد پنل شده و بخشی از انرژی خود را در اثر اصطکاک و فرآیندهای اتلافی از دست بدهد.
این نوع پنلها در سیستمهای معماری آکوستیک، سقفهای آکوستیک و پنلهای دیواری کاربرد دارند.
۵. پنل آکوستیک PET یا پلیاستر
پنلهای آکوستیک ساختهشده از PET Felt یا الیاف پلیاستر، یکی از انواع رایج جاذبهای صوتی متخلخل هستند که در معماری و طراحی داخلی معاصر کاربرد گستردهای پیدا کردهاند. این پنلها معمولاً از الیاف پلیاستر فشرده تشکیل میشوند و با ایجاد یک ساختار الیافی و متخلخل، بخشی از انرژی امواج صوتی را جذب میکنند. میزان جذب صوت به عواملی مانند ضخامت پنل، ساختار و تراکم الیاف، سطح مؤثر، نحوه نصب و فاصله پنل از سطح زیرین بستگی دارد.
پنلهای PET به دلیل وزن نسبتاً کم و قابلیت شکلدهی، در فرمهای متنوعی تولید میشوند و علاوه بر کنترل صوت، میتوانند بخشی از طراحی داخلی فضا باشند. از رایجترین کاربردها و فرمهای اجرایی آنها میتوان به موارد زیر اشاره کرد:
- پنل آکوستیک دیواری
- پنل آکوستیک سقفی
- پنل معلق یا Acoustic Cloud
- بافل آکوستیک یا Acoustic Baffle
- پارتیشن و جداکننده آکوستیک
- پنلهای دکوراتیو و سهبعدی
- پنلهای هندسی و قابل برش CNC
وول پنل؛ یکی از انواع پنلهای آکوستیک PET
وول پنل (Wool Panel) نیز در صورتی که از الیاف پلیاستر ساخته شده باشد، از نظر فنی در همین خانواده قرار میگیرد و یک پنل آکوستیک جاذب متخلخل از جنس PET محسوب میشود. بنابراین وول پنل را نباید بهعنوان یک فناوری جداگانه در کنار پنلهای PET، فوم یا پشم سنگ در نظر گرفت؛ بلکه نوعی محصول در خانواده پنلهای الیاف پلیاستر است. برای آشنایی دقیقتر با ساختار و عملکرد این نوع پنل، مقاله «وول پنل چیست؟» را مطالعه کنید.
ساختار الیافی وول پنل باعث میشود موج صوتی تا حدی وارد ساختار پنل شده و بخشی از انرژی آن در اثر فرآیندهای اتلافی جذب شود. به همین دلیل این محصولات میتوانند برای کاهش بازتاب صوت، کنترل اکو و بهبود شرایط شنیداری در فضاهایی مانند دفاتر اداری، اتاقهای جلسات، فضاهای آموزشی، استودیوها، سینمای خانگی و محیطهای تجاری مورد استفاده قرار گیرند.
از نظر طبقهبندی آکوستیکی، جایگاه وول پنل را میتوان به صورت زیر نشان داد:
پنل آکوستیک ← جاذب متخلخل ← پنل الیاف پلیاستر (PET) ← وول پنل
مزایای پنلهای PET
- وزن نسبتاً کم
- قابلیت برش و شکلدهی
- امکان تولید در رنگها و طرحهای متنوع
- قابلیت اجرای فرمهای هندسی و سهبعدی
- امکان استفاده به صورت دیواری، سقفی، بافل و پارتیشن
- هماهنگی مناسب با طراحی داخلی
- قابلیت استفاده در پروژههای اداری، تجاری، آموزشی و مسکونی
با این حال، جنس PET بهتنهایی مشخصکننده میزان جذب صوت نیست. برای ارزیابی عملکرد واقعی یک پنل باید مشخصات فنی و نتایج آزمون آکوستیکی آن بررسی شود. عواملی مانند ضخامت، ساختار پنل، سطح نصبشده، فاصله از دیوار یا سقف و شرایط آزمایش میتوانند بر ضریب جذب صوتی تأثیر بگذارند.
بنابراین هنگام مقایسه پنلهای PET یا وول پنل، بهتر است به جای تکیه بر عباراتی مانند «جذب صدای بالا»، ضریب جذب صوتی در فرکانسهای مختلف، NRC، کلاس جذب و شرایط نصب بررسی شود.

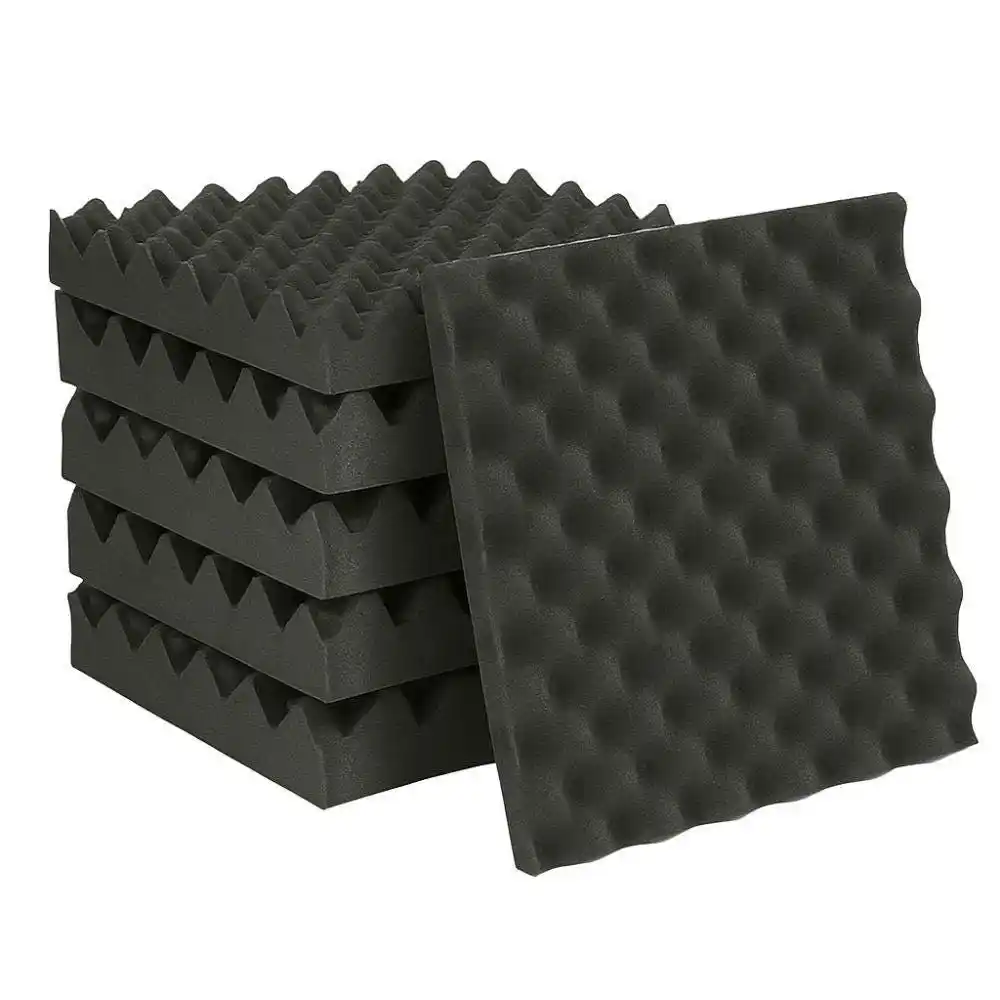

۶. پنل آکوستیک فومی
پنلهای فومی معمولاً از فومهای سلول باز ساخته میشوند.
ساختار سلول باز امکان نفوذ هوا و حرکت موج صوتی در داخل ماده را فراهم میکند و به همین دلیل میتواند موجب جذب انرژی صوتی شود.
انواع رایج فرم فوم
- پنل هرمی
- پنل شانهتخممرغی
- پنل شیاردار
- پنل موجدار
- پنل تخت
- پنل سهبعدی
اما شکل ظاهری بهتنهایی معیار عملکرد نیست.
برای مثال، یک فوم هرمی الزاماً از یک پنل تخت با مشخصات مشابه بهتر نیست؛ ضخامت مؤثر، حجم ماده، ساختار سلولی و نحوه نصب اهمیت زیادی دارند. منابع تخصصی آکوستیک نیز تأکید میکنند که شکلدهی فوم با حذف بخشی از ماده میتواند حتی عملکرد جذب را در برخی شرایط کاهش دهد.

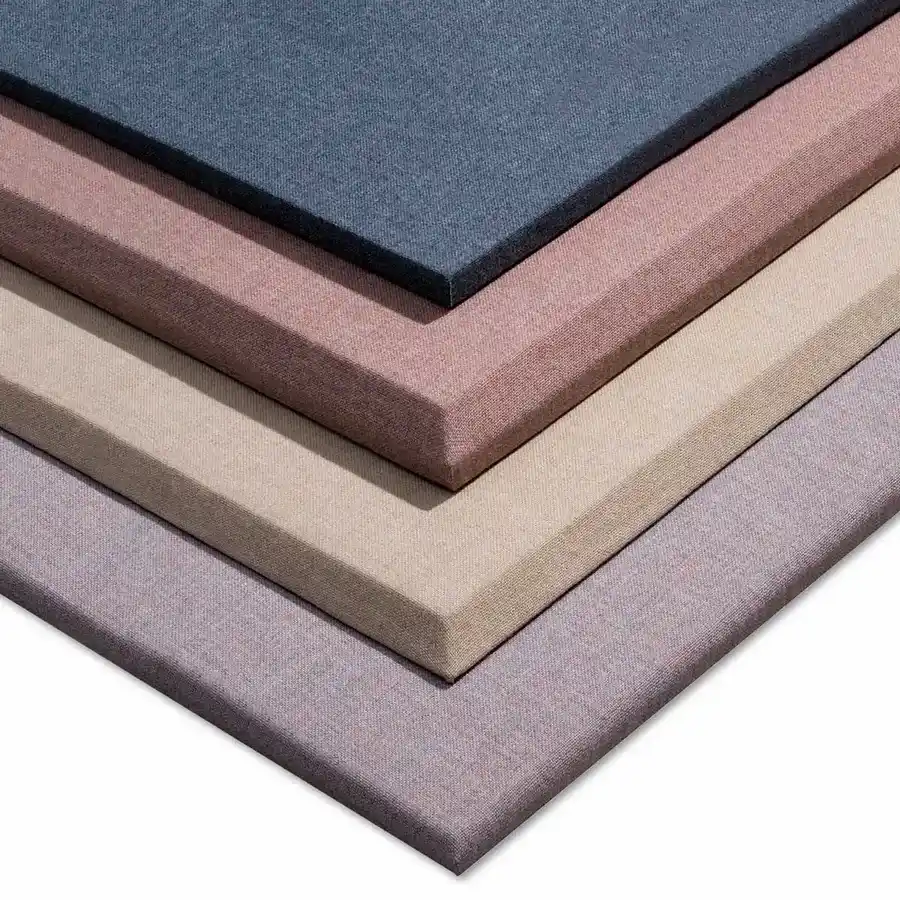

۷. پنل آکوستیک پارچهای
پنلهای پارچهای معمولاً یک هسته جاذب متخلخل دارند و سطح آنها با پارچه آکوستیک پوشانده میشود.
بنابراین نباید تصور کرد که پارچه بهتنهایی عامل اصلی جذب صوت است.
ساختار معمول چنین پنلی میتواند شامل:
پارچه آکوستیک + هسته جاذب + قاب یا سازه نگهدارنده
باشد.
این نوع پنل به دلیل امکان انتخاب رنگ و بافت، یکی از گزینههای محبوب در:
- دفاتر
- اتاق جلسات
- هتلها
- سالنهای کنفرانس
- رستورانها
- سینماهای خانگی
- فضاهای آموزشی
است.

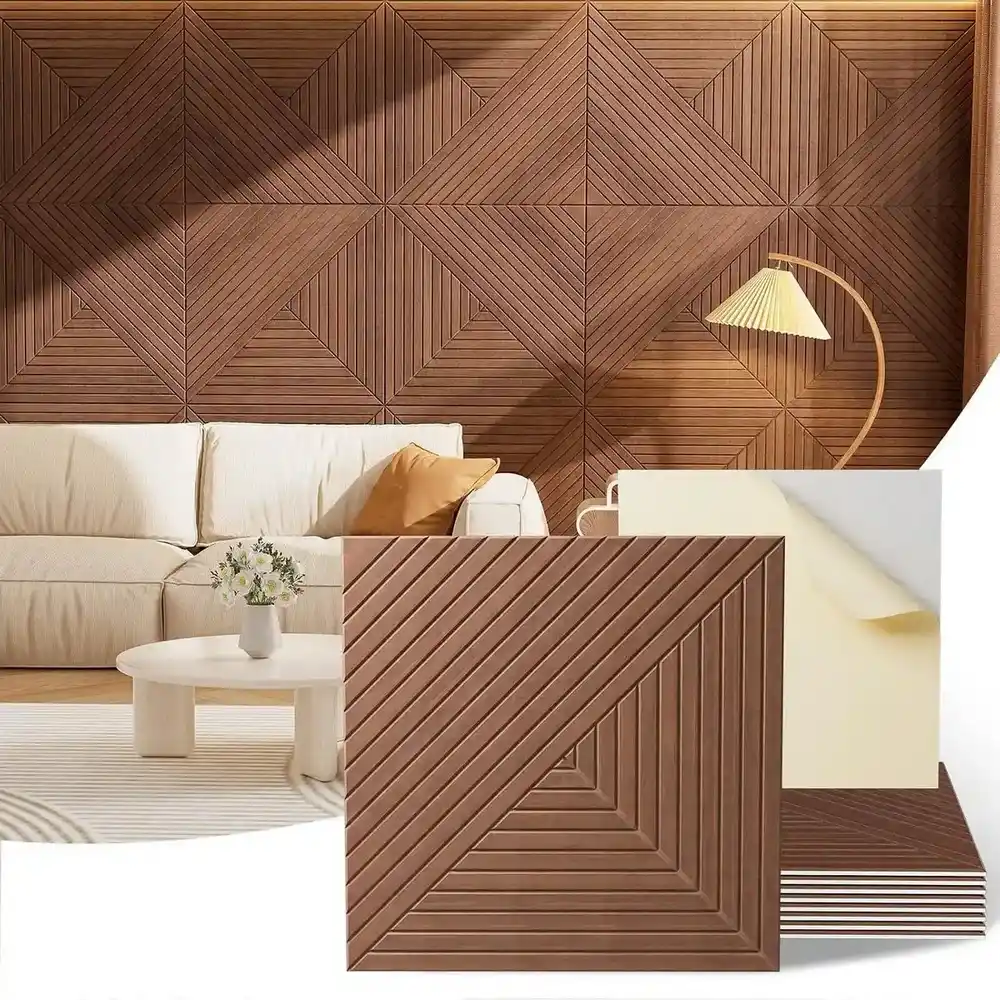

۸. پنل آکوستیک چوبی
پنلهای چوبی آکوستیک از نظر طراحی داخلی بسیار محبوب هستند.
اما «پنل چوبی» لزوماً جاذب صوت نیست.
یک صفحه چوبی کاملاً بسته میتواند نسبتاً بازتابنده باشد. برای ایجاد عملکرد آکوستیکی، معمولاً از روشهایی مانند:
- سوراخکاری
- شیاردار کردن
- ایجاد حفره
- قرار دادن لایه جاذب پشت پنل
- ایجاد فضای خالی پشت سطح چوبی
استفاده میشود.
بنابراین پنلهای چوبی آکوستیک را میتوان به چند گروه تقسیم کرد:
پنل چوبی سوراخدار
در این نوع، سوراخها امکان تعامل موج صوتی با فضای پشت پنل را فراهم میکنند.
پنل چوبی شیاردار
سطح پنل دارای شیارهای منظم است و معمولاً پشت آن از لایه جاذب استفاده میشود.
پنل چوبی اسلات یا Slatted
این پنلها از تعدادی تیغه یا نوار چوبی تشکیل میشوند که روی یک لایه جاذب نصب شدهاند.
پنل چوبی میکروپرفوره
در این محصولات سوراخها بسیار کوچکتر هستند و طراحی سیستم میتواند برای کنترل محدوده مشخصی از فرکانسها انجام شود.

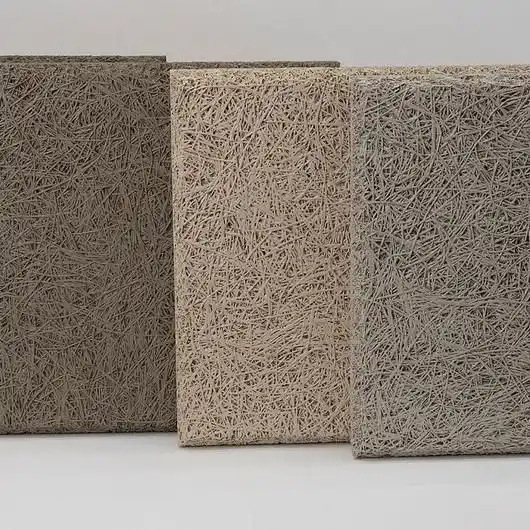

۹. پنل آکوستیک چوبپشم
Wood Wool Acoustic Panel یا پنل چوبپشم از ترکیب الیاف چوب و ماده چسباننده ساخته میشود.
این محصولات همزمان میتوانند نقش معماری و آکوستیکی داشته باشند.
ساختار باز و الیافی چوبپشم امکان جذب بخشی از انرژی صوتی را فراهم میکند و به همین دلیل در:
- مدارس
- دفاتر
- سالنهای ورزشی
- فضاهای تجاری
- ساختمانهای عمومی
استفاده میشود.
۱۰. پنل آکوستیک الیاف طبیعی
در سالهای اخیر استفاده از مواد طبیعی یا زیستپایه برای جذب صوت افزایش یافته است.
نمونهها شامل:
- الیاف چوب
- کنف
- جوت
- پنبه
- سلولز
- الیاف گیاهی
- چوبپشم
- الیاف بازیافتی
هستند.
مطالعات علمی نشان میدهند که بسیاری از مواد الیافی طبیعی میتوانند بهعنوان جاذب متخلخل عمل کنند، هرچند عملکرد آنها به ساختار، ضخامت، چگالی و ویژگیهای فیزیکی ماده وابسته است.
۱۱. پنل آکوستیک غشایی یا پنلی
Panel / Membrane Absorber با جاذب متخلخل تفاوت اساسی دارد.
در این سیستم، یک سطح نسبتاً انعطافپذیر در برابر فشار صوتی حرکت میکند. این حرکت میتواند باعث اتلاف انرژی صوتی شود.
پنلهای غشایی معمولاً برای کنترل فرکانسهای پایینتر نسبت به بسیاری از جاذبهای متخلخل کاربرد دارند.
این سیستمها میتوانند برای کنترل مشکلاتی که با یک پنل نازک متخلخل بهراحتی حل نمیشوند مفید باشند.

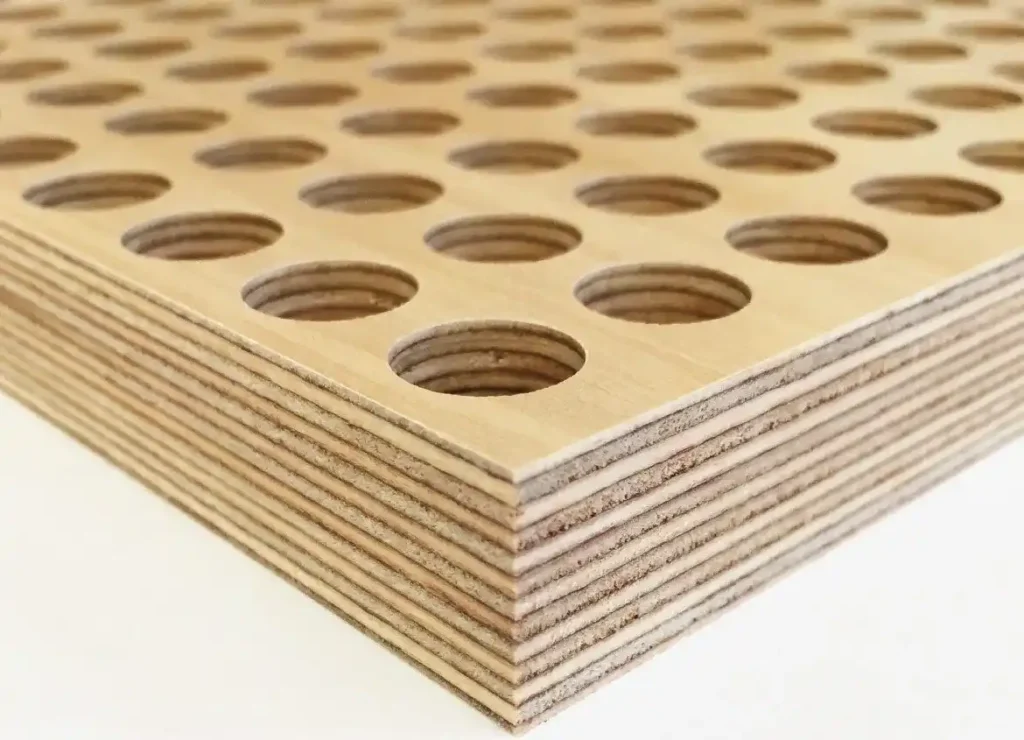

۱۲. جاذب رزونانسی هلمهولتز
Helmholtz Resonator یکی از مهمترین سیستمهای جذب رزونانسی است.
ساختار کلاسیک آن از یک حفره و یک دهانه تشکیل میشود. هوا در دهانه و حجم هوای داخل حفره مانند یک سیستم رزونانسی عمل میکند.
در یک طراحی مناسب، این سیستم میتواند در یک محدوده فرکانسی مشخص انرژی صوتی را جذب کند.
این ویژگی باعث میشود جاذبهای هلمهولتز برای کنترل فرکانسهای خاص و مشکلات فرکانس پایین بسیار مهم باشند.
برخلاف جاذبهای متخلخل که معمولاً عملکرد نسبتاً گستردهای دارند، جاذبهای رزونانسی میتوانند رفتار انتخابیتری داشته باشند. پژوهشهای جدید نیز جاذبهای متخلخل، پنلی و رزونانسی مانند هلمهولتز را بهعنوان گروههای اصلی مکانیسمهای جذب صوتی معرفی میکنند.
۱۳. پنل آکوستیک دیافراگمی
پنل دیافراگمی از نظر عملکرد به جاذبهای رزونانسی نزدیک است.
یک سطح انعطافپذیر در اثر موج صوتی به حرکت درمیآید و سیستم میتواند برای جذب انرژی در محدوده فرکانسی مشخص تنظیم شود.
این نوع سیستم در پروژههایی که کنترل فرکانس پایین اهمیت دارد، کاربرد بیشتری پیدا میکند.

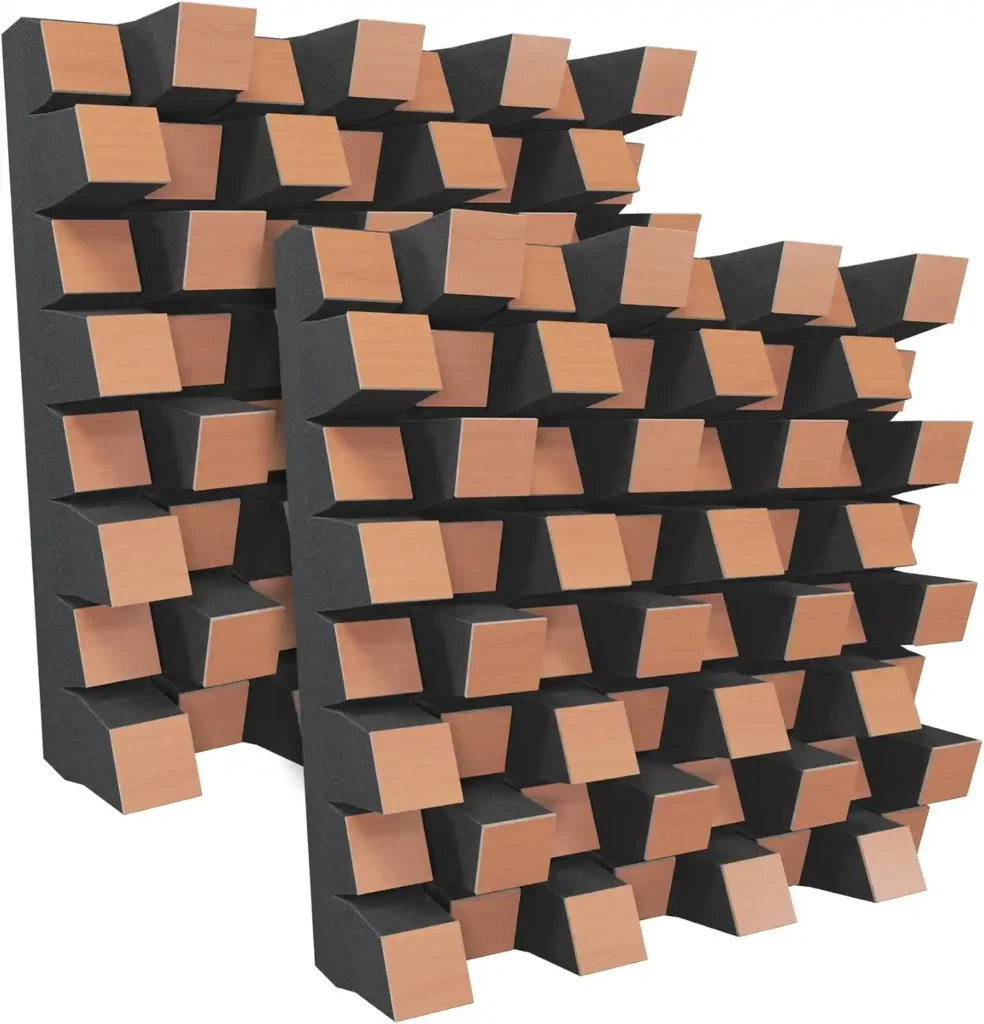

۱۴. دیفیوزر آکوستیک
تا اینجا بیشتر درباره جذب صدا صحبت کردیم.
اما همه تجهیزات آکوستیکی برای جذب طراحی نشدهاند.
Diffuser یا دیفیوزر آکوستیک وظیفه دارد انرژی بازتابی را در جهات مختلف پراکنده کند.
هدف آن کاهش بازتابهای متمرکز و ایجاد میدان صوتی متعادلتر است، بدون اینکه الزاماً انرژی صوتی را مانند یک جاذب متخلخل از بین ببرد.
دیفیوزرها بهخصوص در:
- استودیوهای ضبط
- اتاقهای کنترل
- اتاقهای شنیداری
- سالنهای موسیقی
- سینماهای خانگی پیشرفته
کاربرد دارند.

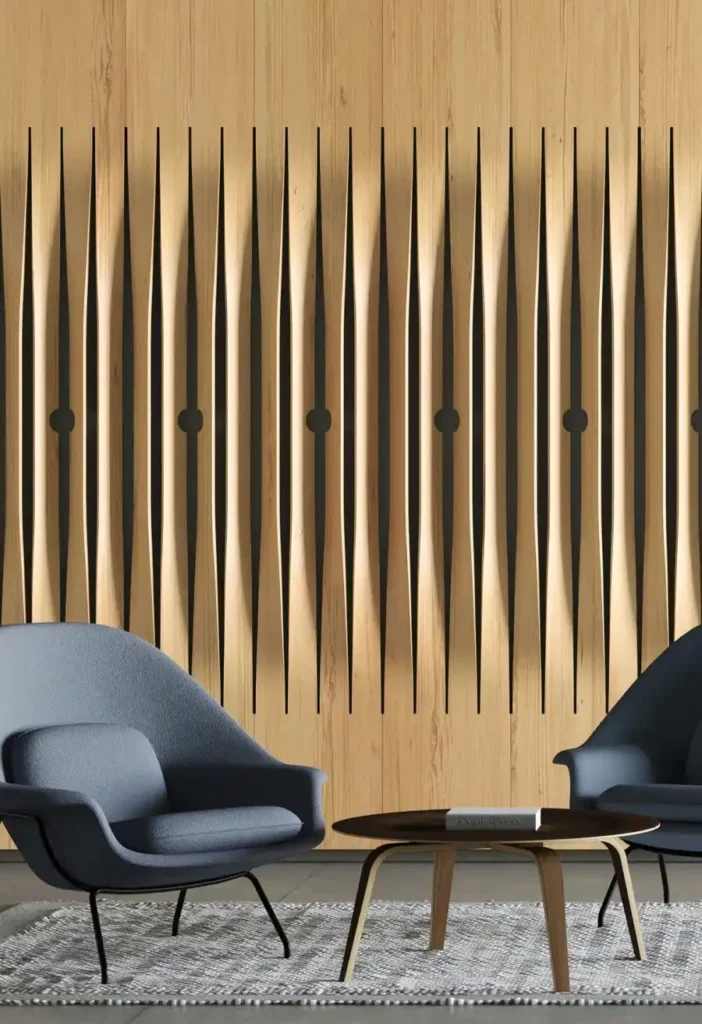

۱۵. دیفیوزر QRD
یکی از شناختهشدهترین انواع دیفیوزر، Quadratic Residue Diffuser یا QRD است.
سطح این دیفیوزر دارای چاهکهایی با عمقهای متفاوت است.
تفاوت عمق این بخشها باعث میشود بازتاب صوتی در جهات مختلف توزیع شود.
طراحی QRD بر مبنای توالیهای ریاضی انجام میشود و بنابراین نمیتوان هر سطح پلهای یا هندسی را QRD واقعی دانست.

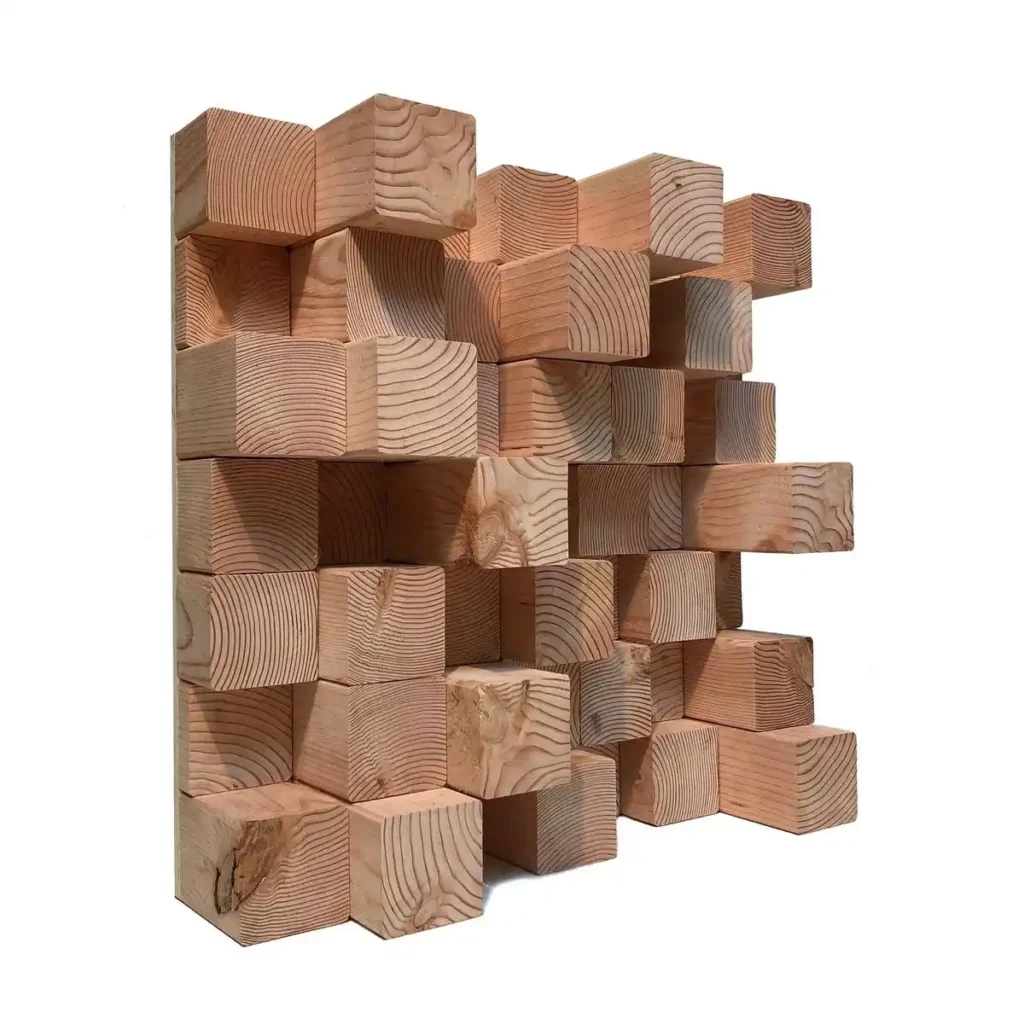

۱۶. دیفیوزر Skyline
Skyline Diffuser نوع دیگری از دیفیوزرهای هندسی است.
این محصولات معمولاً از تعداد زیادی المان با عمقهای متفاوت تشکیل میشوند و به دلیل ساختار سهبعدی خود میتوانند انرژی صوتی را در چندین جهت پراکنده کنند.
در استودیوهای حرفهای و اتاقهای شنیداری مورد استفاده قرار میگیرند.

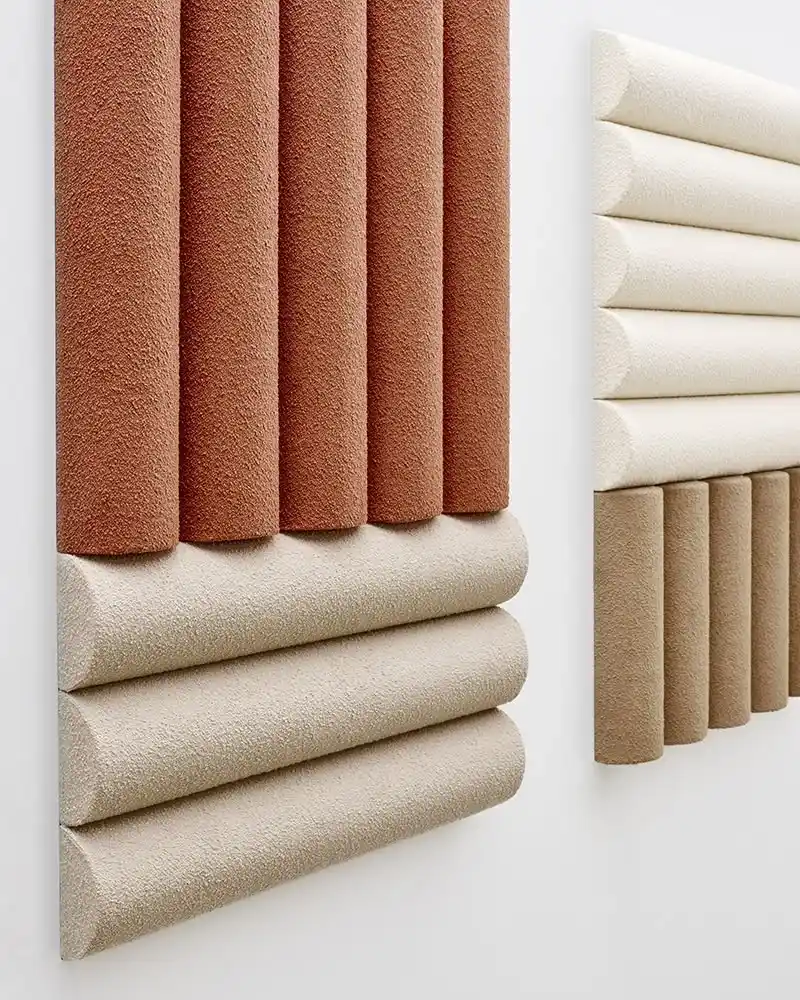

۱۷. دیفیوزر پلیسیلندریک
Polycylindrical Diffuser از سطوح منحنی تشکیل میشود.
این سطوح به جای بازتاب دادن انرژی به صورت یک بازتاب متمرکز، آن را در جهات مختلف توزیع میکنند.
این سیستم میتواند در طراحی استودیوها، سالنهای موسیقی و فضاهای شنیداری کاربرد داشته باشد.
۱۸. پنل ترکیبی جاذب و دیفیوزر
برخی محصولات بهگونهای طراحی میشوند که همزمان بخشی از انرژی صوتی را جذب و بخشی را پراکنده کنند.
این محصولات برای فضاهایی مفید هستند که استفاده بیش از حد از جاذب میتواند محیط را بیش از اندازه «خشک» یا Dead کند.
در طراحی آکوستیکی حرفهای، هدف همیشه حذف تمام بازتابها نیست؛ بلکه ایجاد تعادل مناسب بین صدای مستقیم، بازتاب و زمان واخنش اهمیت دارد.

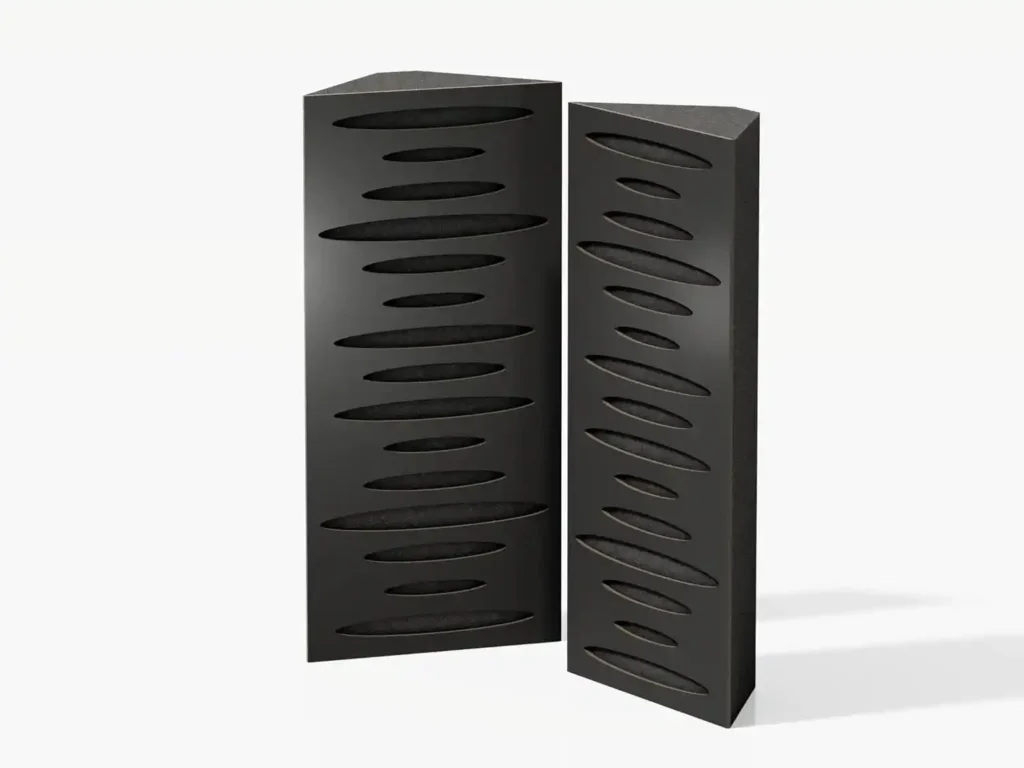

۱۹. Bass Trap یا پنل کنترل فرکانس پایین
Bass Trap یا باس ترپ را میتوان یکی از مهمترین تجهیزات تخصصی آکوستیک دانست.
این سیستمها برای کنترل تجمع انرژی در فرکانسهای پایین طراحی میشوند.
فرکانسهای پایین طول موج بسیار بلندی دارند و به همین دلیل کنترل آنها با یک پنل نازک دیواری معمولاً دشوار است.
Bass Trapها معمولاً در:
- گوشههای اتاق
- محل اتصال دیوارها
- گوشه سقف و دیوار
- پشت بلندگوها
قرار میگیرند.
در استودیوها و اتاقهای سینمای خانگی، کنترل Bass میتواند تأثیر قابلتوجهی بر یکنواختی پاسخ فرکانسی داشته باشد.

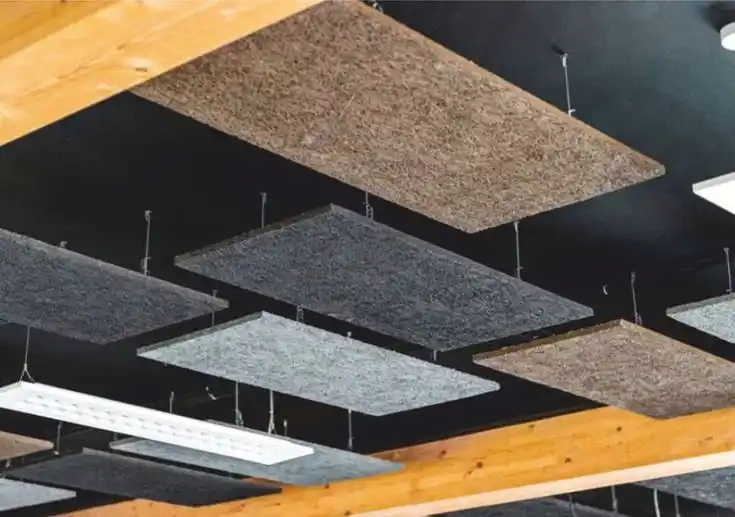

۲۰. Acoustic Cloud یا کلاد آکوستیک
Acoustic Cloud پنلی است که به صورت افقی و با فاصله از سقف نصب میشود.
مزیت مهم آن این است که دو سطح پنل میتوانند در معرض میدان صوتی قرار بگیرند.
به همین دلیل کلاد میتواند در فضاهایی که امکان نصب مناسب روی دیوار وجود ندارد، راهکار مناسبی باشد.
کاربردهای رایج:
- دفاتر Open Plan
- رستورانها
- کلاسها
- سالنهای عمومی
- فضاهای تجاری
- لابیها
است.

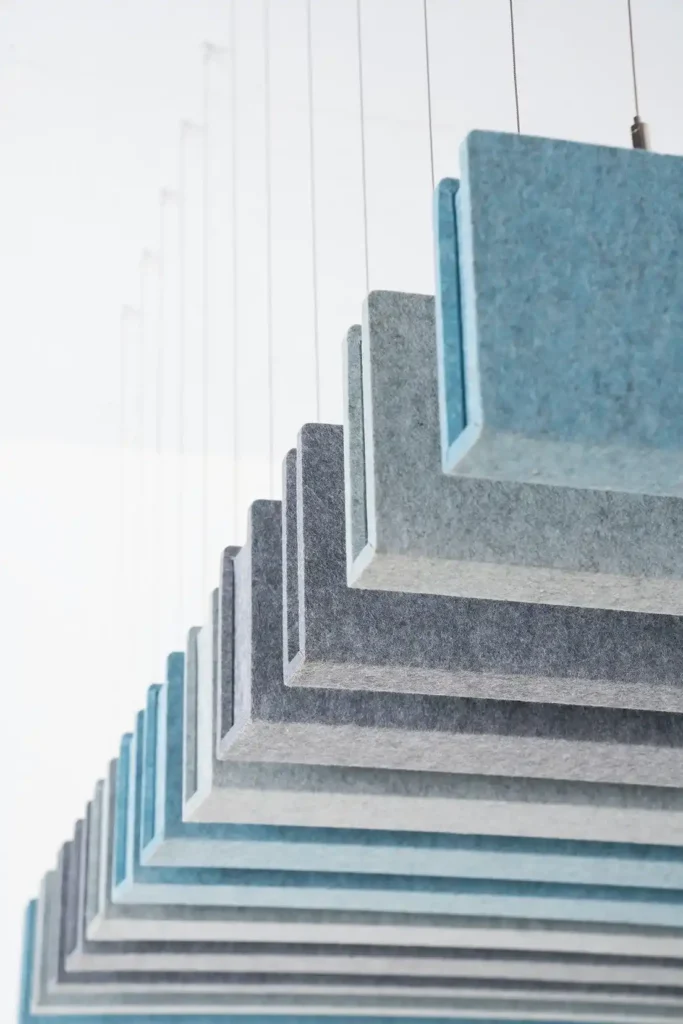

۲۱. Acoustic Baffle یا بافل آکوستیک
بافلها معمولاً به صورت عمودی از سقف آویزان میشوند.
برخلاف پنل تختی که روی دیوار قرار میگیرد، بافل میتواند از هر دو طرف در معرض صدا قرار گیرد.
این ویژگی باعث میشود در فضاهای بزرگ با سقف بلند گزینه مناسبی باشد.
کاربردهای رایج:
- سالنهای ورزشی
- کارخانهها
- انبارها
- سالنهای تولید
- استخرهای سرپوشیده
- سالنهای بزرگ تجاری
بافلها و کلادها بهعنوان سیستمهای آکوستیکی سقفی از جمله راهکارهای متداول برای کنترل صدای فضاهای بزرگ هستند.
انواع پنل آکوستیک
اگر بخواهیم پنلها را از منظر متریال دستهبندی کنیم، مهمترین گروهها عبارتاند از:
انواع پنل آکوستیک بر اساس جنس و ساختار
| نوع پنل آکوستیک | جنس یا ساختار اصلی | مکانیزم عملکرد غالب | کاربرد معمول |
|---|---|---|---|
| پنل PET / پلیاستر | الیاف پلیاستر فشرده | جذب متخلخل | دفاتر، اتاق جلسات، فضاهای تجاری و مسکونی |
| وول پنل (Wool Panel) | الیاف پلیاستر (PET) | جذب متخلخل | دیوار، سقف، سینمای خانگی، دفاتر و فضاهای تجاری |
| پنل فایبرگلاس | الیاف شیشه | جذب متخلخل | استودیو، سالن کنفرانس، دفاتر و فضاهای تجاری |
| پنل پشم سنگ | الیاف معدنی | جذب متخلخل | استودیو، سالنها و فضاهای معماری |
| پنل پشم شیشه | الیاف شیشه معدنی | جذب متخلخل | ساختمانها، سقف و دیوارهای آکوستیک |
| پنل فومی | فوم سلولباز | جذب متخلخل | استودیو، اتاق تمرین و فضاهای کوچک |
| پنل پارچهای | هسته جاذب + پوشش پارچهای | جذب متخلخل | دفاتر، هتلها، سالنها و اتاق جلسات |
| پنل چوبی سوراخدار | چوب + حفره و/یا جاذب پشت پنل | جذب/رزونانس | سالنها، دفاتر و فضاهای معماری |
| پنل چوبی شیاردار | چوب شیاردار + لایه جاذب | جذب | دفاتر، سالنها و فضاهای دکوراتیو |
| پنل اسلات چوبی | نوارهای چوبی + لایه جاذب | جذب | فضاهای اداری، تجاری و مسکونی |
| پنل چوبپشم | الیاف چوب + ماده چسباننده | جذب متخلخل | مدارس، سالنها، دفاتر و ساختمانهای عمومی |
| پنل الیاف طبیعی | کنف، جوت، پنبه، سلولز و سایر الیاف | جذب متخلخل | پروژههای معماری پایدار و دکوراسیون داخلی |
| پنل دیافراگمی | سطح انعطافپذیر + حفره | جذب رزونانسی | کنترل فرکانسهای پایین |
| جاذب هلمهولتز | حفره + دهانه رزونانسی | جذب رزونانسی | کنترل فرکانسهای مشخص و پایین |
| Bass Trap | جاذب متخلخل یا رزونانسی | کنترل فرکانس پایین | استودیو و سینمای خانگی |
| دیفیوزر QRD | سطح سخت با عمقهای متفاوت | پراکندگی صوت | استودیو و اتاق شنیداری |
| دیفیوزر Skyline | آرایه سهبعدی با عمقهای متفاوت | پراکندگی صوت | استودیو و فضاهای شنیداری |
| دیفیوزر پلیسیلندریک | سطوح منحنی | پراکندگی صوت | استودیو و سالن موسیقی |
| پنل ترکیبی جذب و پخش | ترکیب جاذب و دیفیوزر | جذب + پراکندگی | استودیو و فضاهای شنیداری |
NRC چیست و چرا هنگام خرید پنل آکوستیک مهم است؟
یکی از مهمترین شاخصهایی که در مشخصات پنلها مشاهده میشود NRC یا Noise Reduction Coefficient است.
NRC یک شاخص عددی برای خلاصهکردن عملکرد جذب صوتی در چند فرکانس مشخص است.
طبق روش ASTM C423، NRC میانگین ضریب جذب در فرکانسهای ۲۵۰، ۵۰۰، ۱۰۰۰ و ۲۰۰۰ هرتز است که به نزدیکترین مضرب ۰.۰۵ گرد میشود.
اما یک نکته بسیار مهم وجود دارد:
NRC بهتنهایی برای انتخاب پنل کافی نیست.
دو پنل ممکن است NRC مشابهی داشته باشند اما در فرکانسهای پایین، متوسط و بالا عملکرد کاملاً متفاوتی نشان دهند.
به همین دلیل در پروژههای حرفهای باید نمودار ضریب جذب بر حسب فرکانس نیز بررسی شود.
ضریب جذب صوتی یا α چیست؟
ضریب جذب صوتی با نماد α بیان میشود.
بهصورت ساده، نشان میدهد چه مقدار از انرژی صوتی برخوردکننده توسط سیستم جذب میشود.
مقدار آن معمولاً به صورت وابسته به فرکانس گزارش میشود.
برای مثال ممکن است یک پنل در:
- ۱۲۵ Hz عملکرد ضعیف
- ۲۵۰ Hz عملکرد متوسط
- ۵۰۰ Hz عملکرد خوب
- ۱۰۰۰ Hz عملکرد بسیار خوب
داشته باشد.
بنابراین عبارت «این پنل ۹۰ درصد صدا را جذب میکند» اگر بدون ذکر شرایط و فرکانس بیان شود، از نظر فنی میتواند گمراهکننده باشد.
کلاس جذب صوتی چیست؟
استاندارد ISO 11654 برای رتبهبندی جذب صوتی جاذبهایی که در ساختمان استفاده میشوند، چارچوبی برای طبقهبندی عملکرد ارائه میکند و این استاندارد در سالهای اخیر همچنان بهعنوان استاندارد جاری تأیید شده است.
در نتیجه هنگام مقایسه محصولات بهتر است علاوه بر NRC، در صورت موجود بودن موارد زیر نیز بررسی شوند:
- α در فرکانسهای مختلف
- αw
- کلاس جذب
- NRC
- SAA
- شرایط نصب
- ضخامت
- فاصله از دیوار
چرا ضخامت پنل آکوستیک اهمیت دارد؟
یکی از مهمترین عوامل در عملکرد جاذبهای متخلخل، ضخامت است.
افزایش ضخامت معمولاً باعث میشود موج صوتی مسیر بیشتری را در داخل ماده طی کند و امکان اتلاف انرژی در محدوده فرکانسی پایینتر افزایش یابد.
همچنین ایجاد Air Gap یا فاصله هوایی میان پنل و دیوار میتواند عملکرد پنل را، بهخصوص در فرکانسهای پایینتر، تغییر دهد.
به همین دلیل دو نصب متفاوت از یک پنل یکسان ممکن است نتایج آکوستیکی یکسانی نداشته باشند. دادههای آزمایشگاهی باید همیشه همراه با شرایط نصب تفسیر شوند.
آیا پنل ضخیمتر همیشه بهتر است؟
خیر.
ضخامت باید متناسب با هدف آکوستیکی باشد.
اگر مشکل اصلی فضای شما بازتاب فرکانسهای متوسط و بالا باشد، یک پنل متخلخل با ضخامت مناسب میتواند بسیار مؤثر باشد.
اما اگر مشکل اصلی فرکانسهای بسیار پایین باشد، افزایش تعداد پنلهای نازک لزوماً راهکار مناسبی نیست.
در چنین شرایطی ممکن است استفاده از:
- پنل ضخیمتر
- Air Gap
- Bass Trap
- جاذب دیافراگمی
- جاذب هلمهولتز
مناسبتر باشد.
پنل آکوستیک برای چه فضایی مناسب است؟
دفتر کار
معمولاً اولویت با کنترل:
- صدای گفتوگو
- بازتابهای دیوار
- زمان واخنش
- نویز عمومی
است.
پنل PET، پنل پارچهای، پنل سقفی، Cloud و Baffle میتوانند گزینههای مناسبی باشند.
اتاق کنفرانس
وضوح گفتار اهمیت بسیار زیادی دارد.
بنابراین جذب کنترلشده در دیوار و سقف و کاهش بازتابهای دیررس اهمیت دارد.
سینمای خانگی
در سینمای خانگی معمولاً باید ترکیبی از:
- جذب
- کنترل فرکانس پایین
- دیفیوزر
- مدیریت بازتابهای اولیه
در نظر گرفته شود.
استفاده افراطی از جاذبها میتواند فضای شنیداری را بیش از حد خشک کند.
استودیو ضبط
در استودیو، استفاده از ترکیب جاذبهای متخلخل، Bass Trap و Diffuser اهمیت دارد.
هدف صرفاً کاهش صدا نیست؛ بلکه ایجاد یک محیط قابل پیشبینی برای ضبط و مانیتورینگ است.
رستوران
در رستورانها معمولاً مشکل اصلی صدای زمینه و افزایش زمان واخنش است.
پنلهای سقفی، بافل و کلاد میتوانند بدون اشغال بخش زیادی از دیوارها به کنترل آکوستیک کمک کنند.
سالن ورزشی
به دلیل حجم زیاد فضا، سطوح سخت و سقف بلند، استفاده از پنلهای دیواری و بهخصوص Baffleهای سقفی میتواند مؤثر باشد.
چگونه پنل آکوستیک مناسب انتخاب کنیم؟
انتخاب پنل باید از مشکل صوتی شروع شود، نه از ظاهر محصول.
مرحله اول: مشکل را مشخص کنید
آیا مشکل شما:
- اکو است؟
- صدای گفتار نامفهوم است؟
- زمان واخنش زیاد است؟
- فرکانس پایین بیش از حد است؟
- صدای موسیقی بازتاب زیادی دارد؟
- صدای بین دو اتاق منتقل میشود؟
هرکدام راهکار متفاوتی دارد.
مرحله دوم: فرکانس مشکل را مشخص کنید
اگر مشکل عمدتاً در فرکانسهای متوسط و بالا باشد، جاذبهای متخلخل معمولاً گزینه مناسبی هستند.
اگر مشکل در فرکانس پایین باشد، باید سراغ راهکارهای تخصصیتر رفت.
مرحله سوم: مشخصات آزمایشگاهی را بررسی کنید
به دنبال مواردی مانند:
ISO 354
یا
ASTM C423
باشید.
استاندارد ISO 354 مشخصاً روش اندازهگیری جذب صوتی در اتاق واخنش را تعریف میکند.
ASTM C423 نیز روش آزمون جذب صوتی با اندازهگیری نرخ افت صدا در اتاق واخنش را پوشش میدهد و نسخه فعال آن در حال حاضر C423-23E01 است.
مرحله چهارم: فقط NRC را بررسی نکنید
نمودار جذب بر حسب فرکانس اطلاعات بسیار بیشتری در اختیار شما قرار میدهد.
مرحله پنجم: شرایط نصب را بررسی کنید
مشخص کنید محصول:
- مستقیماً روی دیوار نصب شده؟
- قابدار است؟
- پشت آن Air Gap دارد؟
- روی سقف نصب میشود؟
- معلق است؟
- به صورت Baffle نصب میشود؟
این موارد میتوانند روی عملکرد واقعی تأثیر بگذارند.
آیا هر پنل آکوستیک برای کاهش صدا مناسب است؟
خیر.
این جمله یکی از مهمترین نکات این مقاله است:
پنل آکوستیک لزوماً عایق صوتی نیست.
پنل جاذب میتواند باعث شود صدای داخل اتاق کمتر بازتاب شود و واضحتر شنیده شود؛ اما الزاماً نمیتواند جلوی عبور صدا از دیوار، سقف یا در را بگیرد.
برای کاهش انتقال صدا باید عواملی مانند:
- جرم سازه
- جداسازی سازهای
- آببندی
- درزها
- در و پنجره
- ساختار دیوار
- کف و سقف
نیز بررسی شوند.
آیا نصب تعداد بیشتر پنل همیشه بهتر است؟
خیر.
هدف طراحی آکوستیک این نیست که تمام سطوح اتاق را با پنل بپوشانیم.
اگر تمام انرژی بازتابی بیش از حد جذب شود، ممکن است فضا از نظر شنیداری بیش از اندازه خشک شود.
در طراحی آکوستیک حرفهای، ترکیبی از:
جذب + پخش + بازتاب کنترلشده
میتواند نتیجه بهتری ایجاد کند.
به همین دلیل در فضاهای موسیقی و استودیوها استفاده متعادل از Absorber و Diffuser اهمیت زیادی دارد.
پنل جاذب بهتر است یا دیفیوزر؟
هیچ پاسخ مطلقی وجود ندارد.
اگر مشکل شما:
اکو و زمان واخنش زیاد باشد → جاذب معمولاً اولویت دارد.
اگر مشکل شما:
بازتاب متمرکز و میدان صوتی نامتعادل باشد → دیفیوزر میتواند مفید باشد.
اگر مشکل:
فرکانس پایین باشد → Bass Trap یا جاذب رزونانسی مناسبتر است.
در بسیاری از پروژههای حرفهای، پاسخ صحیح ترکیبی از چند فناوری است.
جمعبندی انواع پنل آکوستیک
اگر بخواهیم تمام خانوادههای اصلی را در یک ساختار ساده جمعبندی کنیم، میتوان گفت:
پنلهای جاذب
- پنل فایبرگلاس
- پنل پشم سنگ
- پنل پشم شیشه
- پنل PET
- پنل پلیاستر
- پنل فومی
- پنل پارچهای
- پنل چوبپشم
- پنل الیاف طبیعی
- پنل سلولزی
جاذبهای رزونانسی
- پنل دیافراگمی
- پنل غشایی
- پنل سوراخدار رزونانسی
- جاذب هلمهولتز
تجهیزات کنترل فرکانس پایین
- Bass Trap
- Corner Bass Trap
- Membrane Bass Trap
- Helmholtz Bass Trap
دیفیوزرها
- QRD
- Skyline
- Polycylindrical
- دیفیوزرهای یکبعدی
- دیفیوزرهای دوبعدی
- دیفیوزرهای ترکیبی
سیستمهای اجرایی
- پنل دیواری
- پنل سقفی
- Acoustic Cloud
- Acoustic Baffle
- پنل ایستاده
- پارتیشن آکوستیک
- پنل معلق
- پنل سهبعدی
- پنل دکوراتیو
سیستمهای ترکیبی
- Absorber + Diffuser
- Absorber + Resonator
- پنل چوبی + لایه جاذب
- پنل PET + ساختار سهبعدی
- پنل سوراخدار + حفره پشت
- سیستمهای چندلایه آکوستیکی
نتیجهگیری
«پنل آکوستیک» یک محصول واحد نیست، بلکه مجموعهای از فناوریها و ساختارهای مختلف برای کنترل رفتار صوت در فضا است.
پنلهای متخلخل مانند پشم سنگ، فایبرگلاس، PET و فوم بیشتر برای جذب انرژی صوتی و کنترل بازتابها استفاده میشوند. پنلهای رزونانسی و هلمهولتز برای کنترل انتخابیتر، بهخصوص در فرکانسهای پایین، اهمیت دارند. دیفیوزرهایی مانند QRD و Skyline به جای حذف انرژی صوتی، بازتابها را در جهات مختلف پراکنده میکنند. در کنار این موارد، Bass Trap، Cloud، Baffle و پنلهای ایستاده راهکارهایی هستند که بر اساس شرایط هندسی و آکوستیکی فضا انتخاب میشوند.
بنابراین بهترین پنل آکوستیک، الزاماً گرانترین یا زیباترین پنل نیست؛ بلکه پنلی است که برای مشکل صوتی مشخص، در محدوده فرکانسی موردنظر، با شرایط نصب مناسب و بر اساس دادههای آزمایشگاهی معتبر انتخاب شده باشد.
برای مقایسه علمی محصولات نیز بهتر است به جای تکیه بر عباراتی مانند «جذب ۹۰ درصد صدا»، مشخصات استانداردی مانند ضریب جذب بر حسب فرکانس، NRC، SAA، αw، کلاس جذب، ضخامت و شرایط نصب بررسی شود. آزمونهای ISO 354 و ASTM C423 از مهمترین مراجع برای سنجش جذب صوتی در اتاق واخنش هستند.
سوالات متداول درباره انواع پنل آکوستیک
-
پنل آکوستیک چیست؟
پنل آکوستیک یک عنصر کنترلکننده آکوستیک است که با جذب بخشی از انرژی صوتی یا در برخی طراحیها با پراکندهکردن امواج صوتی، به کاهش بازتابهای ناخواسته، کنترل زمان واخنش و بهبود وضوح صدا در فضا کمک میکند.
-
پنل آکوستیک با عایق صدا چه تفاوتی دارد؟
پنل آکوستیک معمولاً برای جذب و کنترل صدا در داخل یک فضا استفاده میشود، در حالی که عایق صوتی با هدف کاهش انتقال صدا از یک فضا به فضای دیگر طراحی میشود. بنابراین نصب پنل جاذب روی دیوار بهتنهایی به معنی عایقکاری صوتی دیوار نیست.
-
مهمترین انواع پنل آکوستیک کداماند؟
پنلهای آکوستیک را میتوان بر اساس سازوکار عملکرد و ساختار به گروههایی مانند جاذبهای متخلخل، جاذبهای تشدیدی، پنلهای غشایی، جاذبهای هلمهولتز، دیفیوزرها و سیستمهای ترکیبی تقسیم کرد. از نظر متریال نیز نمونههایی مانند پنل PET، فوم آکوستیک، فایبرگلاس، پشم سنگ، پشم شیشه و پنلهای چوبی وجود دارند.
-
پنل آکوستیک PET چیست؟
پنل PET یا پلیاستر از الیاف پلیاستر تشکیل شده و در گروه جاذبهای متخلخل قرار میگیرد. این پنلها میتوانند به شکل پنل دیواری، سقفی، کلاد، بافل، پارتیشن و عناصر دکوراتیو تولید شوند.
-
وول پنل چه نوع پنل آکوستیکی است؟
اگر وول پنل از الیاف پلیاستر یا PET ساخته شده باشد، از نظر فنی در خانواده پنلهای آکوستیک PET و جاذبهای متخلخل قرار میگیرد. بنابراین «وول پنل» نام محصول یا نام تجاری یک پنل است و نباید آن را یک فناوری مستقل در کنار PET، فوم یا پشم سنگ در نظر گرفت.
-
کدام پنل آکوستیک برای فرکانسهای پایین مناسبتر است؟
جذب فرکانسهای پایین معمولاً دشوارتر است. ضخامت بیشتر، ایجاد فاصله هوایی پشت جاذبهای متخلخل و استفاده از جاذبهای تشدیدی مانند Bass Trap، جاذبهای غشایی و رزوناتورهای هلمهولتز میتواند برای کنترل فرکانسهای پایین مؤثرتر باشد.
-
کدام پنلهای آکوستیک برای فرکانسهای بالا و متوسط مناسب هستند؟
پنلهای جاذب متخلخل مانند پنلهای PET و پلیاستر، فوم آکوستیک، فایبرگلاس، پشم سنگ، پشم شیشه و پنلهای پارچهای دارای هسته جاذب معمولاً برای جذب فرکانسهای متوسط و بالا عملکرد مناسبی دارند. با این حال، میزان جذب به عواملی مانند ضخامت، چگالی، ساختار پنل، فاصله آن از سطح پشت و نحوه نصب بستگی دارد. بنابراین برای انتخاب دقیق، باید منحنی ضریب جذب صوتی پنل در فرکانسهای مختلف بررسی شود.
-
NRC در پنل آکوستیک چیست؟
NRC یا ضریب کاهش نویز یک شاخص عددی برای بیان میانگین عملکرد جذب صوتی یک جاذب در مجموعهای از فرکانسهای مشخص است. NRC بهتنهایی نشان نمیدهد یک پنل در تمام فرکانسها عملکرد یکسانی دارد؛ برای ارزیابی دقیقتر باید ضریب جذب صوتی در فرکانسهای مختلف بررسی شود.
-
ضریب جذب صوتی α چیست؟
ضریب جذب صوتی یا α نشان میدهد چه میزان از انرژی صوتی برخوردکننده با یک سطح، تحت شرایط آزمون مشخص، جذب میشود. این ضریب به فرکانس وابسته است و به همین دلیل عملکرد یک پنل باید بهصورت فرکانسی بررسی شود، نه صرفاً با یک عدد واحد.
-
آیا ضخامت پنل آکوستیک اهمیت دارد؟
بله. ضخامت یکی از عوامل مؤثر بر عملکرد جاذبهای متخلخل است و افزایش ضخامت میتواند به بهبود جذب در محدوده فرکانسهای پایینتر کمک کند. فاصله پنل از سطح پشت آن نیز میتواند بر عملکرد آکوستیکی تأثیر بگذارد.
-
آیا پنل آکوستیک فومی بهتر از پنل PET است؟
خیر. مقایسه این دو فقط بر اساس نام متریال صحیح نیست. ضخامت، چگالی، ساختار، شکل سطح، فاصله از دیوار و مهمتر از همه دادههای آزمایشگاهی جذب صوت در فرکانسهای مختلف باید بررسی شود.
-
آیا پنل آکوستیک چوبی صدا را جذب میکند؟
برخی پنلهای چوبی، مانند پنلهای سوراخدار، شیاردار و میکروپرفوره، میتوانند برای جذب صوت طراحی شوند. اما هر پنل چوبی الزاماً جاذب آکوستیک نیست و عملکرد آن به ساختار پنل، لایه جاذب پشت آن و نحوه نصب بستگی دارد.
-
دیفیوزر آکوستیک با پنل جاذب چه تفاوتی دارد؟
پنل جاذب بخشی از انرژی صوتی را جذب میکند، در حالی که دیفیوزر با تغییر مسیر و پراکندهکردن بازتابها به توزیع مناسبتر انرژی صوتی در فضا کمک میکند. به همین دلیل دیفیوزر را نباید صرفاً نوع دیگری از پنل جاذب دانست.
-
هنگام خرید پنل آکوستیک به چه مشخصاتی توجه کنیم؟
علاوه بر ظاهر و قیمت، باید ضریب جذب صوتی در فرکانسهای مختلف، NRC یا αw در صورت ارائه، ضخامت، ابعاد، جنس، روش نصب، فاصله از سطح پشت پنل و گزارش آزمون آزمایشگاهی را بررسی کرد. یک عدد مانند NRC بهتنهایی برای مقایسه کامل دو محصول کافی نیست.
-
پنل آکوستیک چگونه نصب میشود؟
روش نصب پنل آکوستیک به نوع پنل، محل نصب و هدف آکوستیکی بستگی دارد. پنلهای دیواری معمولاً با چسب، بست مکانیکی، پروفیل یا سازههای مخصوص نصب میشوند. در جاذبهای متخلخل مانند PET، فایبرگلاس، پشم سنگ و پشم شیشه، ایجاد فاصله هوایی بین پنل و دیوار میتواند جذب در فرکانسهای پایینتر را بهبود دهد. پنلهای سقفی نیز میتوانند بهصورت مستقیم یا به شکل Acoustic Cloud و Baffle از سقف آویزان شوند. محل نصب نیز باید بر اساس نقاط بازتاب صوت و هدف کنترل آکوستیک فضا تعیین شود و صرفاً پوشاندن تصادفی دیوارها توصیه نمیشود.
منابع و مراجع علمی
- ISO 354:2003 — Acoustics — Measurement of sound absorption in a reverberation room
مهمترین مرجع برای بحث اندازهگیری ضریب جذب صوتی پنلها و مواد آکوستیکی. این استاندارد در سال ۲۰۲۴ بازبینی و تأیید شده و همچنان نسخه جاری است.
مشاهده استاندارد ISO 354 در سایت ISO - ASTM C423-23e1 — Standard Test Method for Sound Absorption and Sound Absorption Coefficients by the Reverberation Room Method
مرجع بسیار مهم برای آزمون جذب صوت در اتاق واخنش و یکی از منابع اصلی برای مفاهیمی مانند Sound Absorption Coefficient و NRC. نسخه C423-23e1 در حال حاضر نسخه فعال این استاندارد است.
استاندارد ASTM C423-23e1 - ISO 11654:1997 — Acoustics — Sound absorbers for use in buildings — Rating of sound absorption
برای بخش مربوط به ردهبندی جذب صوت، αw و کلاس جذب صوتی منبع بسیار مناسبی است. این استاندارد مکمل خوبی برای ISO 354 است. - ISO 10140 — Acoustics — Laboratory measurement of sound insulation of building elements
برای بخشی که در مقاله درباره تفاوت جذب صوت (Sound Absorption) و عایقکاری صوتی (Sound Insulation) صحبت میکنیم، استفاده از استانداردهای خانواده ISO 10140 مناسب است. - ASTM C423 — ASTM International
علاوه بر خود استاندارد، صفحه رسمی ASTM توضیح میدهد که این روش برای محصولاتی مانند wall panels، ceiling panels، office screens، draperies، sound baffles و bass traps نیز کاربرد دارد.
نویسنده: تیم تحریریه ایران آذین
تیم تحریریه ایران آذین با تمرکز بر معماری، طراحی داخلی و دکوراسیون، محتوای این وبسایت را بر پایه منابع معتبر بینالمللی، پژوهشهای تخصصی و استانداردهای روز این حوزه تهیه و تدوین میکند. تمامی مطالب پس از بررسی، ویرایش و بازنویسی تخصصی منتشر میشوند تا محتوایی دقیق، کاربردی، بهروز و قابل اعتماد در اختیار مخاطبان قرار گیرد.
