کابل میکروفون CORDIAL CMK 222 FRNC

توضیحات

کابل میکروفون Cordial CMK 222 FRNC

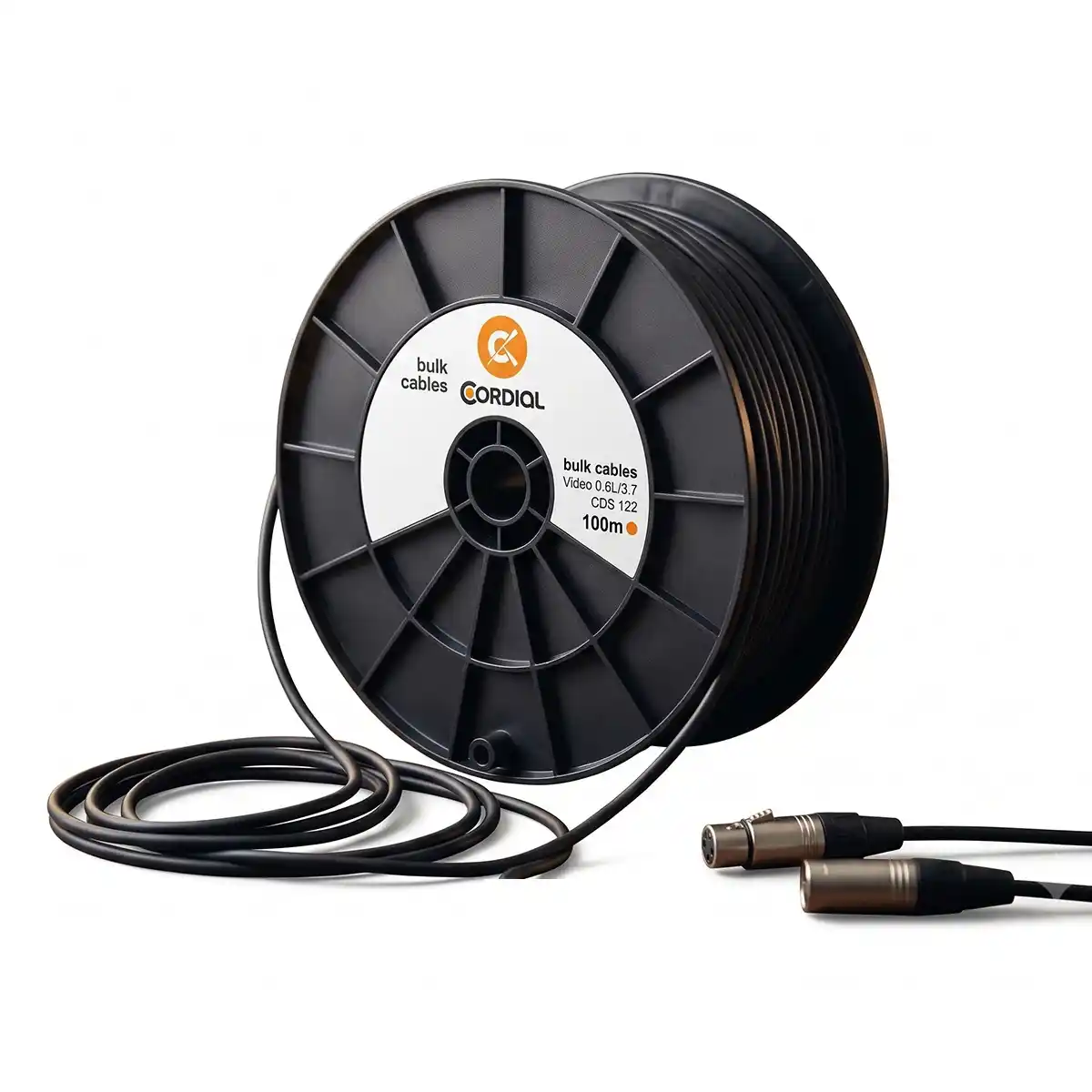

کابل میکروفون Cordial CMK 222 FRNC یک کابل صوتی حرفه‌ای ساخت شرکت Cordial آلمان است که برای انتقال سیگنال صوتی، ساخت کابل‌های میکروفون و اجرای کابل‌کشی سیستم‌های صوتی طراحی شده است. این محصول یک کابل خام و متری است؛ یعنی برخلاف کابل‌های آماده، در حالت اصلی خود کانکتور ندارد و می‌توان آن را در طول موردنیاز برش داده و با کانکتور مناسب برای تجهیزات صوتی مورد استفاده قرار داد.

ساختار این کابل شامل دو هادی مسی با سطح مقطع ۰.۲۲ میلی‌متر مربع برای هر هادی است که به‌صورت ۲ × ۰.۲۲ mm² بیان می‌شود. وجود دو هادی در کنار شیلد، این کابل را برای انتقال سیگنال صوتی بالانس و ساخت کابل‌های میکروفون با کانکتورهای مناسب، مانند XLR، مناسب می‌کند. هر هادی از ۷ رشته سیم با قطر ۰.۲۰ میلی‌متر تشکیل شده و از مس بدون روکش (Bare Copper) ساخته شده است.

یکی از ویژگی‌های مهم Cordial CMK 222 FRNC، روکش FRNC آن است. FRNC مخفف Flame Retardant Non-Corrosive بوده و به روکش‌هایی با ویژگی مقاومت در برابر شعله، بدون هالوژن و با کاهش گازهای خورنده در شرایط آتش‌سوزی اشاره دارد. این ویژگی باعث می‌شود CMK 222 FRNC علاوه بر کاربردهای معمول صوتی، برای پروژه‌های نصب ثابت و کابل‌کشی حرفه‌ای سیستم‌های صوتی که الزامات ایمنی کابل اهمیت دارد نیز گزینه‌ای قابل توجه باشد.

این کابل همچنین به شیلد فویلی PT/AL به همراه سیم Drain مجهز شده است. شیلد برای کاهش تأثیر تداخلات الکترومغناطیسی و نویزهای محیطی بر سیگنال صوتی استفاده می‌شود. قطر خارجی کابل حدود ۴.۲ میلی‌متر و وزن آن حدود ۵۲ گرم در هر متر است و مقاومت هادی آن ۸۸ اهم بر کیلومتر اعلام شده است. برای مشاهده سایر محصولات و تجهیزات مورد استفاده در سیستم‌های صوتی و تصویری، می‌توانید از صفحه تجهیزات صوتی و تصویری دیدن کنید.

Cordial CMK 222 FRNC چیست؟

CMK 222 FRNC یکی از کابل‌های میکروفون و کابل‌های صوتی حرفه‌ای شرکت Cordial است که برای کاربردهایی طراحی شده که علاوه بر انتقال مناسب سیگنال صوتی، ویژگی‌های مربوط به ساختار کابل و ایمنی روکش نیز اهمیت دارند.

این محصول با دو هادی داخلی ۰.۲۲ میلی‌متر مربعی و یک شیلد طراحی شده است. بنابراین نباید آن را با کابل‌های استریو چندرشته‌ای یا کابل‌های دارای چند مسیر مستقل صوتی اشتباه گرفت. ساختار دو هادی و شیلد، ساختاری متداول برای کابل‌های صوتی بالانس است.

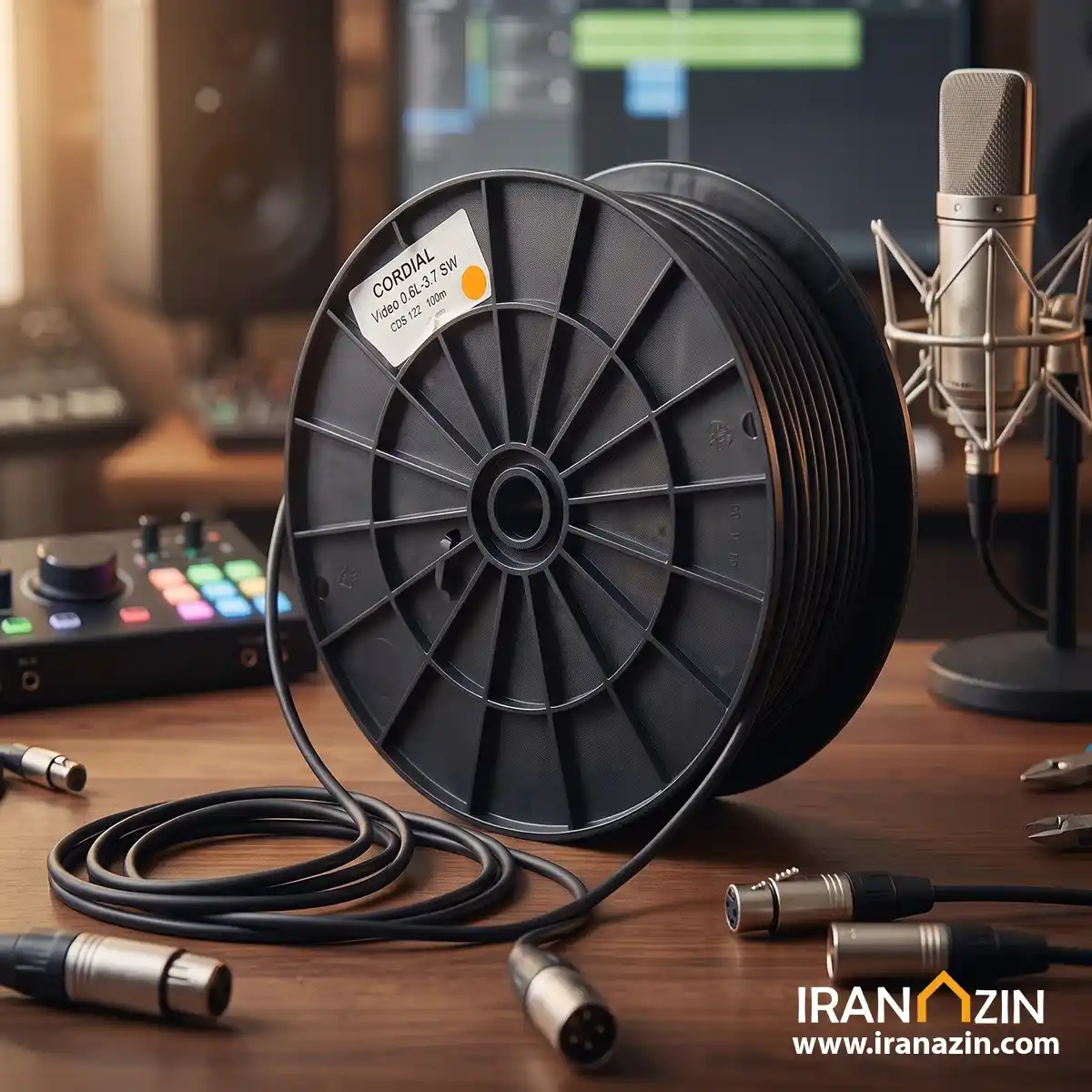

نکته مهم درباره این محصول این است که CMK 222 FRNC یک کابل خام (Bulk Cable) است، نه یک کابل آماده با دو سر کانکتور. بنابراین اگر برای مثال قصد ساخت یک کابل میکروفون XLR دارید، می‌توان مقدار موردنیاز از این کابل را برش داده و پس از آماده‌سازی، کانکتورهای مناسب را روی آن نصب کرد.

این ویژگی به‌خصوص برای نصاب‌ها، تکنسین‌های سیستم‌های صوتی، استودیوها و پروژه‌هایی که به کابل‌هایی با طول سفارشی نیاز دارند اهمیت دارد.

۲ × ۰.۲۲ mm² در کابل میکروفون CMK 222 FRNC یعنی چه؟

عبارت ۲ × ۰.۲۲ mm² یکی از مهم‌ترین مشخصات این کابل است.

عدد ۲ نشان می‌دهد کابل دارای دو هادی داخلی است و عدد ۰.۲۲ mm² سطح مقطع هر یک از این هادی‌ها را مشخص می‌کند. بنابراین منظور از ۲ × ۰.۲۲ این نیست که یک هادی با سطح مقطع ۰.۴۴ میلی‌متر مربع در کابل وجود دارد؛ بلکه هر دو هادی به‌صورت مستقل دارای سطح مقطع ۰.۲۲ میلی‌متر مربع هستند.

هر هادی نیز از ۷ رشته سیم با قطر ۰.۲۰ میلی‌متر ساخته شده است. استفاده از چند رشته نازک به‌جای یک هادی یکپارچه، ساختار انعطاف‌پذیرتری برای کابل ایجاد می‌کند و برای کاربردهایی که کابل هنگام نصب یا مونتاژ خم می‌شود، مناسب‌تر است. کابل Cordial CMK 222 FRNC می‌تواند برای ساخت کابل‌های اتصال میکروفون‌های حرفه‌ای مانند میکروفون AKG D5S مورد استفاده قرار گیرد.

آیا Cordial CMK 222 FRNC یک کابل بالانس است؟

CMK 222 FRNC برای ساخت اتصالات صوتی بالانس مناسب است. ساختار آن شامل دو هادی سیگنال و شیلد است و به همین دلیل می‌توان از آن برای ساخت کابل‌های میکروفون بالانس با کانکتورهای مناسب استفاده کرد.

البته بالانس بودن اتصال نهایی فقط به خود کابل وابسته نیست و نوع کانکتور، نحوه سیم‌کشی و نحوه اتصال شیلد نیز اهمیت دارد. بنابراین در هنگام ساخت کابل آماده باید ترمینال‌کردن دو هادی و شیلد مطابق استاندارد اتصال موردنظر انجام شود.

برای همین، اگر در مشخصات فروشگاه یا مارکت‌پلیس گزینه‌ای با عنوان «کاربرد: مونو بالانس» وجود داشته باشد، این گزینه با کاربرد اصلی این کابل تناسب بیشتری دارد.

شیلد کابل Cordial CMK 222 FRNC

یکی از بخش‌های مهم در کابل‌های میکروفون حرفه‌ای، سیستم شیلدینگ است. سیگنال‌های صوتی، به‌خصوص سیگنال‌های سطح پایین میکروفون، می‌توانند در محیط‌های دارای تجهیزات برقی، کابل‌های برق، منابع تغذیه و سایر تجهیزات الکترونیکی تحت تأثیر نویز و تداخل قرار بگیرند.

Cordial در مدل CMK 222 FRNC از شیلد فویلی PT/AL به همراه Drain Wire استفاده کرده است. این ساختار برای محافظت از مسیر انتقال سیگنال در برابر تداخلات خارجی طراحی شده است.

در مشخصات فنی این کابل، ظرفیت خازنی بین هادی‌ها ۷۴ پیکوفاراد بر متر و ظرفیت خازنی بین هادی و شیلد ۱۳۰ پیکوفاراد بر متر اعلام شده است. این مشخصات در طراحی و انتخاب کابل برای مسیرهای صوتی حرفه‌ای اهمیت دارند.

البته عملکرد نهایی یک کابل صوتی فقط به مشخصات اسمی آن وابسته نیست. کیفیت نصب، نحوه اتصال کانکتورها، مسیر عبور کابل، طول کابل و میزان نویز محیط نیز می‌توانند بر نتیجه نهایی تأثیر بگذارند. اگر به دنبال گزینه‌ای مشابه برای کاربردهای صوتی و کابل‌کشی حرفه‌ای هستید، کابل میکروفون PROEL HPC80 نیز با ساختار ۲×۰.۲۲ mm² و شیلد فویلی عرضه می‌شود.

هادی مسی Bare Copper در CMK 222 FRNC

دو هادی داخلی این کابل از Bare Copper یا مس بدون روکش ساخته شده‌اند. هر هادی دارای سطح مقطع ۰.۲۲ میلی‌متر مربع است و ساختار آن از ۷ × ۰.۲۰ میلی‌متر تشکیل شده است.

استفاده از هادی مسی در کابل‌های صوتی به دلیل رسانایی مناسب مس، انتخابی متداول در تجهیزات و زیرساخت‌های انتقال سیگنال است. ساختار چندرشته‌ای نیز باعث می‌شود کابل در مقایسه با ساختارهای تک‌رشته‌ای، برای بسیاری از کاربردهای نصب و مونتاژ انعطاف‌پذیرتر باشد.

FRNC در کابل Cordial یعنی چه؟

FRNC ویژگی مهمی در این مدل است و تفاوت آن را با بسیاری از کابل‌های صوتی معمولی مشخص می‌کند.

FRNC از عبارت Flame Retardant Non-Corrosive گرفته شده است. در این ساختار، روکش کابل بدون هالوژن و مقاوم در برابر شعله طراحی شده است. هدف از استفاده از چنین موادی، افزایش ویژگی‌های ایمنی کابل در شرایط آتش‌سوزی و کاهش تولید گازهای خورنده ناشی از سوختن مواد هالوژنه است.

این ویژگی به‌خصوص در کابل‌کشی ثابت، پروژه‌های ساختمانی، زیرساخت سیستم‌های صوتی و نصب تجهیزات حرفه‌ای می‌تواند اهمیت داشته باشد؛ البته انتخاب کابل برای هر پروژه باید بر اساس مقررات ایمنی و الزامات فنی همان پروژه انجام شود.

Cordial برای CMK 222 FRNC استانداردها و الزامات VDE 0472/804 B و IEC 60332-1 را اعلام کرده است.

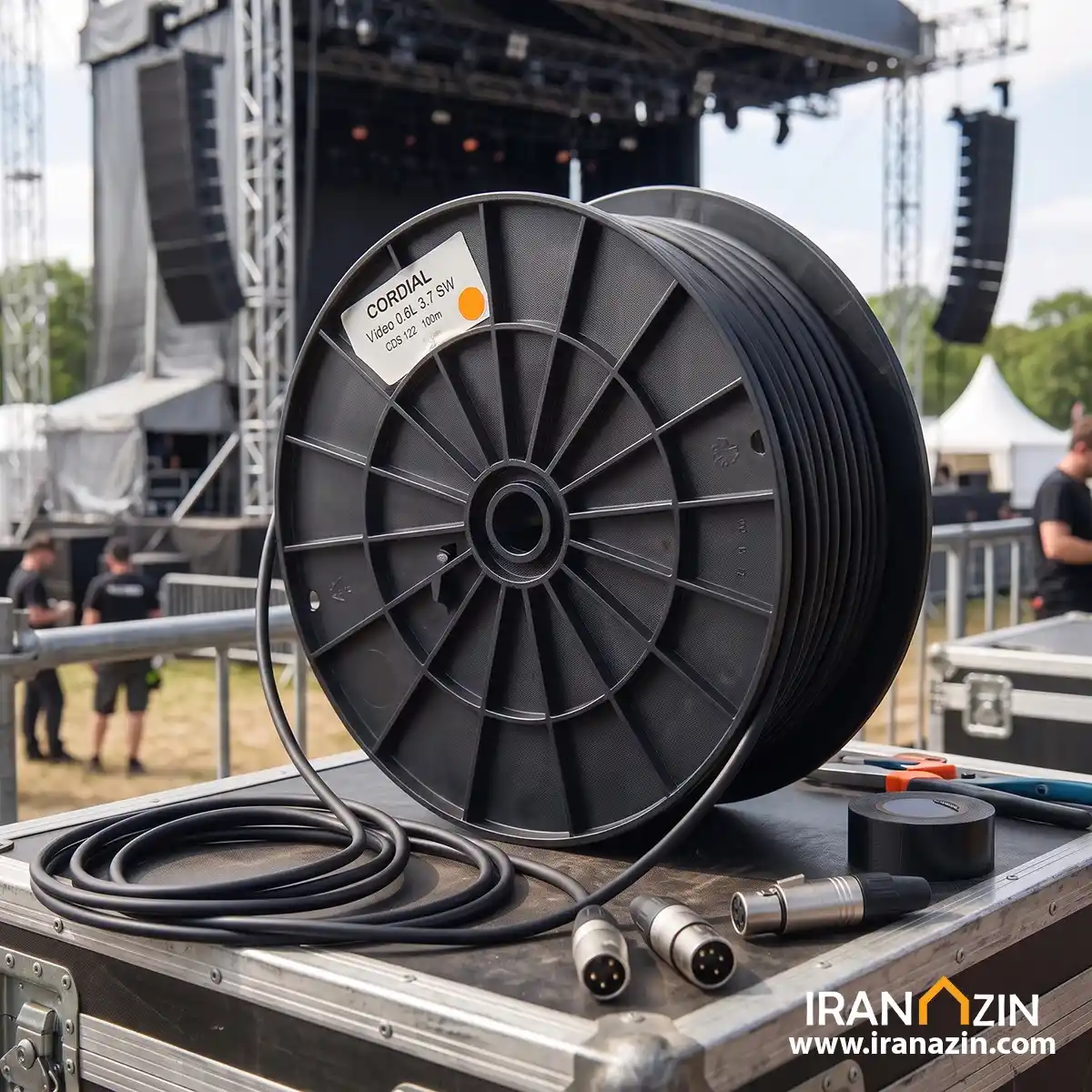

کاربرد کابل میکروفون Cordial CMK 222 FRNC

این کابل برای طیف متنوعی از کاربردهای صوتی حرفه‌ای قابل استفاده است. از جمله:

• ساخت کابل‌های میکروفون
• ساخت کابل‌های صوتی بالانس
• کابل‌کشی سیستم‌های صوتی
• اجرای زیرساخت صوتی پروژه‌ها
• استودیوهای ضبط صدا
• سالن‌های کنفرانس و همایش
• سیستم‌های صوتی حرفه‌ای
• پروژه‌های نصب ثابت تجهیزات صوتی
• ساخت کابل با طول سفارشی
• تعمیر یا بازسازی کابل‌های صوتی

از آنجا که محصول به‌صورت متری عرضه می‌شود، کاربر می‌تواند بر اساس نیاز پروژه مقدار موردنیاز را تهیه کرده و کابل را با کانکتورهای مناسب تجهیز کند.

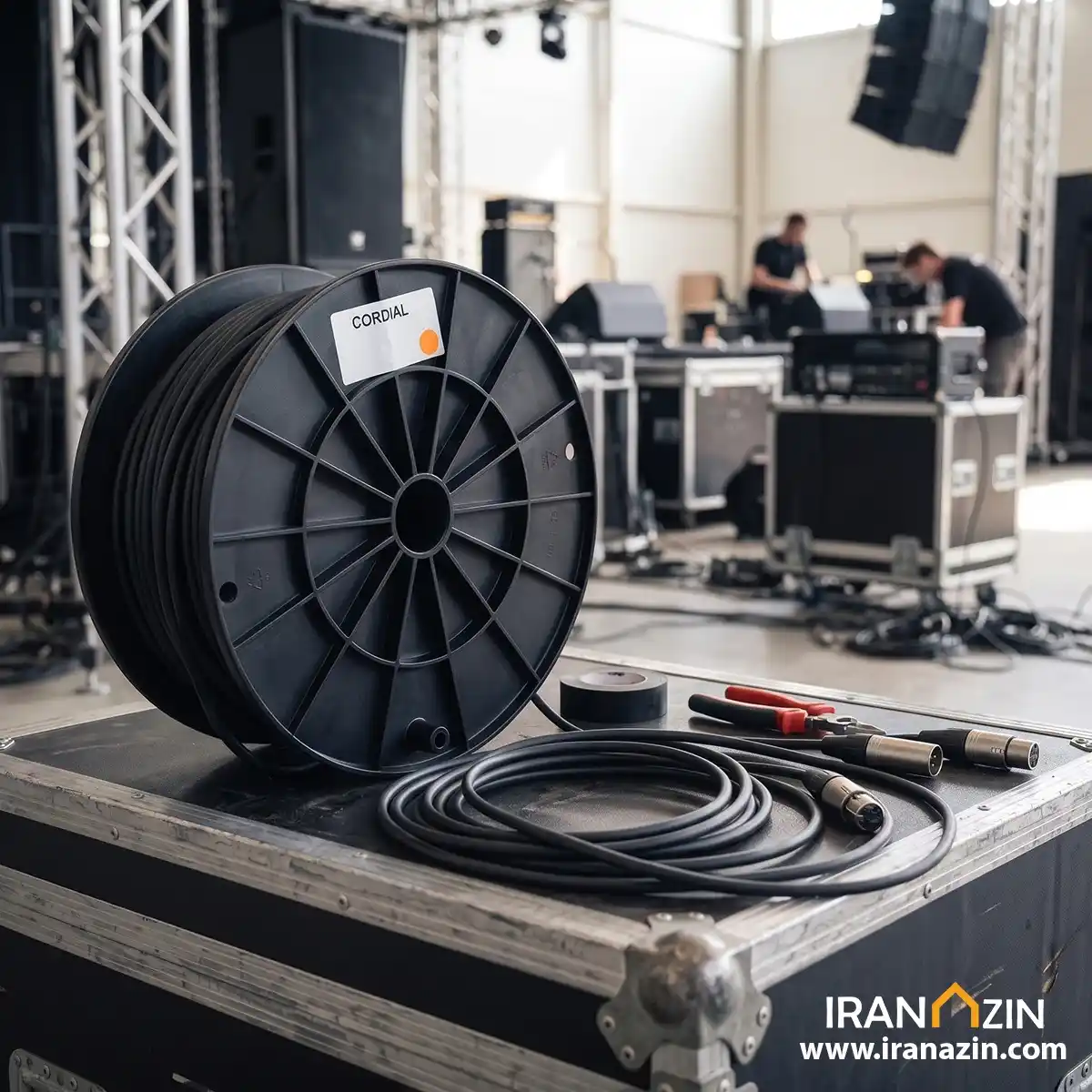

استفاده از CMK 222 FRNC برای ساخت کابل XLR

یکی از کاربردهای رایج چنین کابل‌هایی، ساخت کابل‌های میکروفون با کانکتور XLR است. در این حالت، کابل در طول موردنظر برش داده شده و دو هادی داخلی و شیلد آن به کانکتورهای مناسب متصل می‌شوند.

با توجه به اینکه CMK 222 FRNC به‌صورت کابل خام عرضه می‌شود، کانکتور XLR همراه محصول نیست. بنابراین اگر هدف شما خرید یک کابل میکروفون آماده برای اتصال مستقیم تجهیزات است، باید به سراغ محصولی بروید که کانکتورها از قبل روی آن نصب شده باشند.

اما اگر هدف، اجرای پروژه، ساخت کابل سفارشی یا تهیه کابل برای نصب ثابت است، مدل متری مانند CMK 222 FRNC انعطاف بیشتری در تعیین طول و نوع کانکتور در اختیار کاربر قرار می‌دهد.

قطر و وزن کابل

قطر خارجی Cordial CMK 222 FRNC حدود ۴.۲ میلی‌متر است. وزن آن نیز تقریباً ۵۲ گرم در هر متر اعلام شده است.

این ابعاد باید هنگام طراحی مسیر کابل‌کشی، انتخاب تجهیزات مدیریت کابل و محاسبه وزن کابل در پروژه‌های بزرگ در نظر گرفته شود. قطر کابل همچنین در انتخاب کانکتورها و برخی تجهیزات جانبی مانند گلندها و بست‌های کابل اهمیت دارد.

مشخصات الکتریکی Cordial CMK 222 FRNC

Cordial برای این مدل مشخصات الکتریکی مشخصی ارائه کرده است. مقاومت هادی ۸۸ Ω/km اعلام شده و ظرفیت خازنی هادی به هادی ۷۴ pF/m است. ظرفیت خازنی بین هادی و شیلد نیز ۱۳۰ pF/m اعلام شده است.

این اعداد بخشی از مشخصات فنی کابل هستند و برای تکنسین‌ها، طراحان سیستم‌های صوتی و افرادی که در پروژه‌های حرفه‌ای کابل‌کشی فعالیت می‌کنند، اطلاعات کاربردی محسوب می‌شوند.

کابل Cordial CMK 222 FRNC برای چه کسانی مناسب است؟

این محصول بیشتر برای کاربرانی مناسب است که به کابل خام حرفه‌ای برای ساخت یا اجرای کابل‌کشی صوتی نیاز دارند. نصابان سیستم‌های صوتی، تکنسین‌ها، استودیوها، پیمانکاران پروژه‌های صوتی و مجموعه‌هایی که کابل را در طول سفارشی آماده می‌کنند، می‌توانند از این نوع کابل استفاده کنند.

در مقابل، اگر کاربر صرفاً به یک کابل آماده برای اتصال میکروفون به میکسر یا کارت صدا نیاز داشته باشد، کابل متری CMK 222 FRNC ممکن است نیاز به عملیات مونتاژ و نصب کانکتور داشته باشد و در چنین شرایطی کابل آماده انتخاب ساده‌تری خواهد بود. “مشخصات کامل کابل Cordial CMK 222 FRNC در سایت رسمی Cordial”

چرا CMK 222 FRNC را انتخاب کنیم؟

مهم‌ترین ویژگی‌های این مدل را می‌توان در چند مورد خلاصه کرد: ساخت آلمان توسط Cordial، دو هادی مسی ۰.۲۲ میلی‌متر مربع، ساختار چندرشته‌ای، شیلد فویلی PT/AL، سیم Drain، طراحی مناسب برای اتصالات صوتی بالانس، روکش FRNC بدون هالوژن و مقاوم در برابر شعله و عرضه به‌صورت کابل خام و متری.

ترکیب این ویژگی‌ها باعث می‌شود CMK 222 FRNC برای پروژه‌هایی که هم به انتقال سیگنال صوتی و هم به ویژگی‌های فنی و ایمنی کابل توجه دارند، گزینه‌ای کاربردی باشد.
