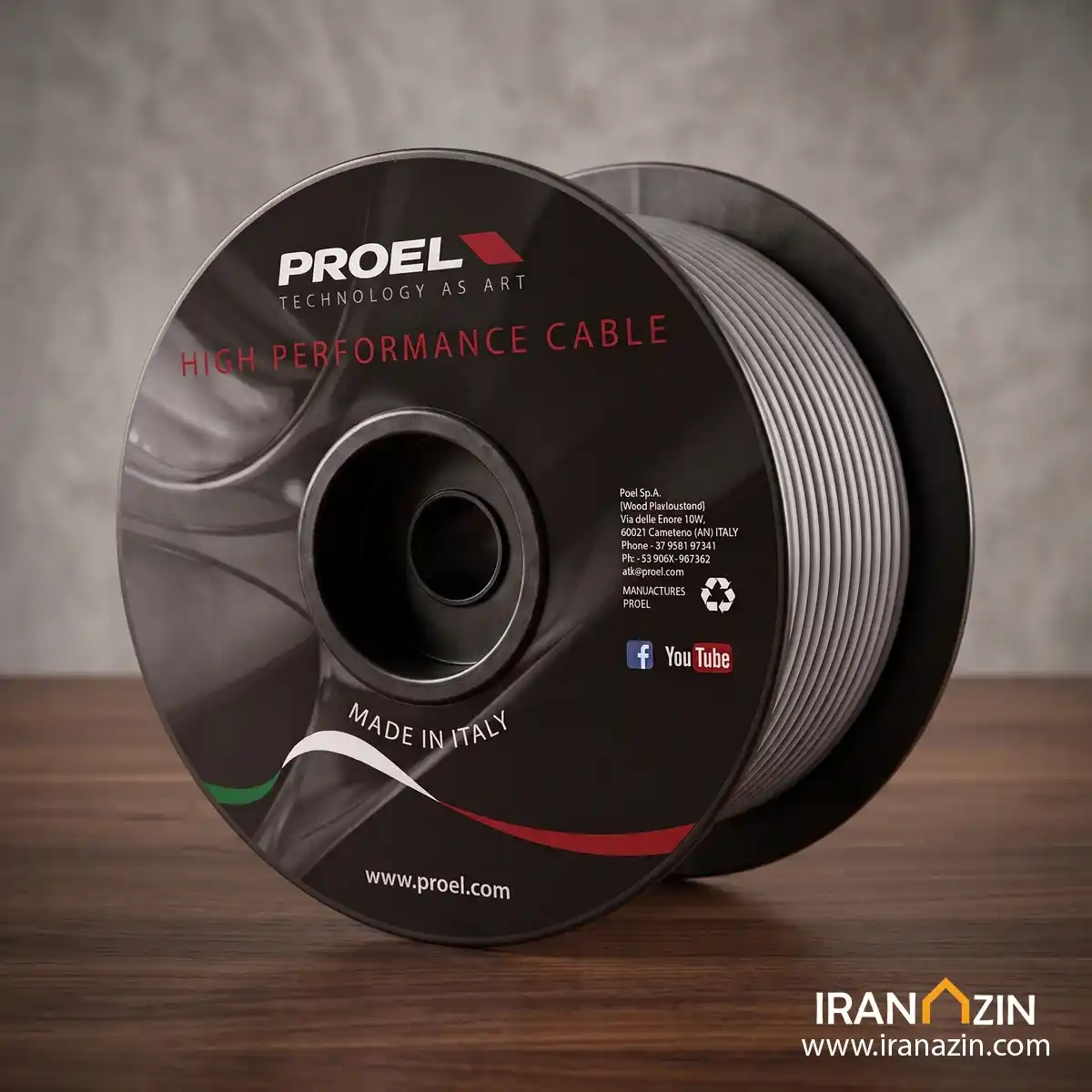

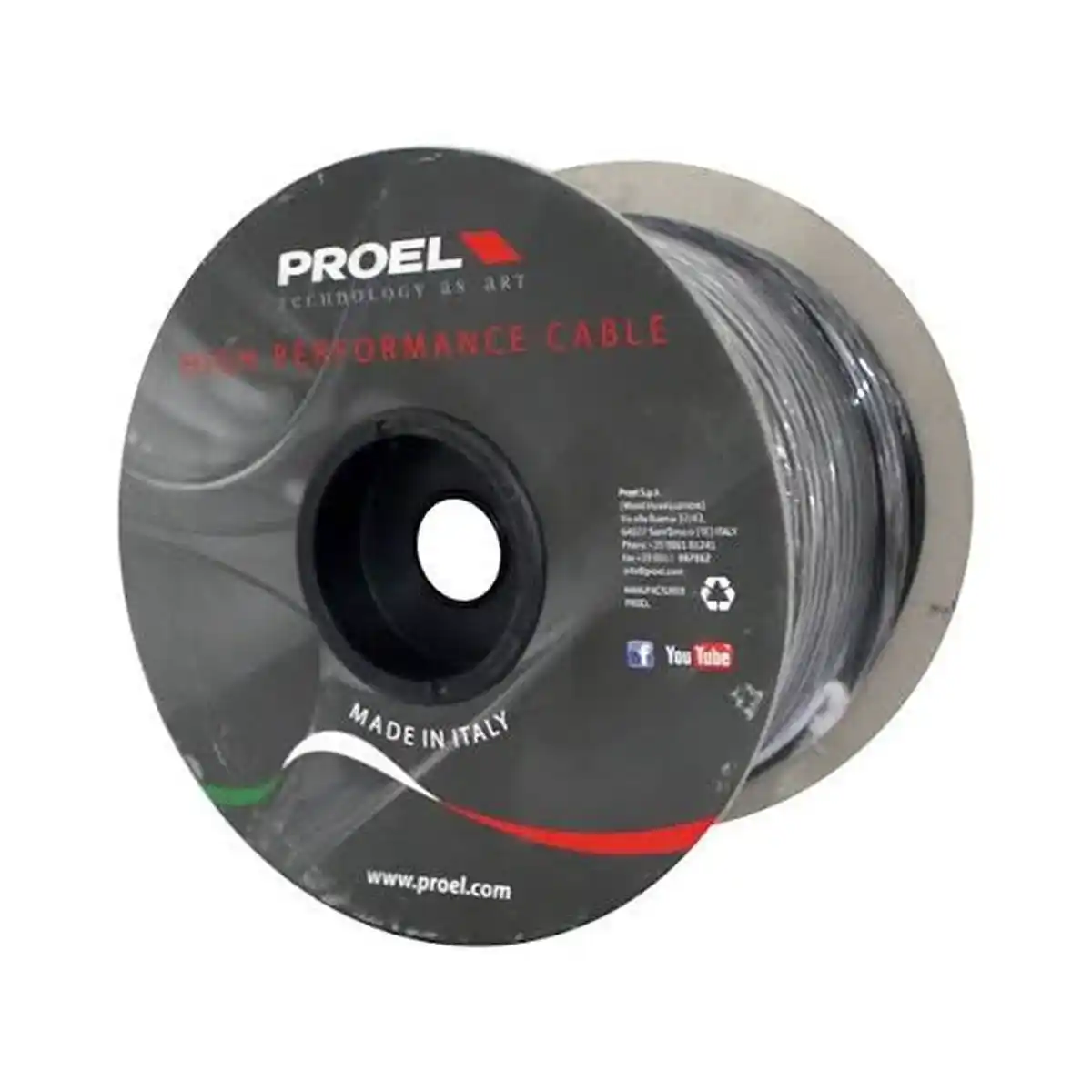

کابل میکروفون Proel HPC80
کابل میکروفون Proel HPC80 یک کابل میکروفون و کابل نصب صوتی بالانس ساخت ایتالیا است که برای سیمکشی و اتصال تجهیزات صوتی مورد استفاده قرار میگیرد. این مدل دارای ساختار ۲×۰.۲۲ mm²، هادیهای مس قلعاندود (Tinned Copper)، شیلد ۱۰۰ درصدی از نوع فویل آلومینیومی و روکش PVC انعطافپذیر با قطر تقریبی ۴ میلیمتر است. Proel، مدل HPC80 را بهطور مشخص برای اتصالات Patch-Bay، تجهیزات Multieffect و سیستمهای Rack معرفی کرده است. برای مشاهده سایر محصولات و تجهیزات مورد استفاده در سیستمهای صوتی و تصویری، میتوانید از صفحه تجهیزات صوتی و تصویری دیدن کنید.
HPC80 برای چه کاربردی مناسب است؟
Proel HPC80 برای پروژههایی مناسب است که به یک کابل صوتی بالانس با قطر کم، شیلد مناسب و قابلیت نصب آسان نیاز دارند. ساختار دو رشتهای کابل امکان انتقال سیگنال صوتی بالانس را فراهم میکند و شیلد فویلی ۱۰۰ درصدی نیز برای محافظت از مسیر سیگنال در برابر تداخلات الکترومغناطیسی و نویزهای محیطی در نظر گرفته شده است.
این کابل بهویژه برای سیمکشی داخلی رکهای صوتی، Patch-Bay، اتصالات تجهیزات Multieffect و سایر بخشهای سیستمهای صوتی کاربرد دارد. Proel همچنین HPC80 را در گروه کابلهای میکروفون بالانس با کیفیت بالا قرار میدهد.
در یک سیستم صوتی حرفهای، کیفیت انتقال سیگنال در کنار انتخاب میکروفون مناسب اهمیت زیادی دارد. برای نمونه، ترکیب کابل بالانس Proel HPC80 با میکروفونهایی مانند AKG D5S میتواند برای کاربردهای اجرای زنده و سیستمهای صوتی حرفهای مورد استفاده قرار گیرد.
ساختار کابل Proel HPC80
یکی از ویژگیهای مهم HPC80، طراحی فنی آن برای ایجاد یک کابل نسبتاً باریک و انعطافپذیر برای نصب در تجهیزات صوتی است.
هر یک از دو هادی کابل از مس قلعاندود ساخته شده و ساختار هر هادی شامل ۷ رشته سیم با قطر ۰.۲۰ میلیمتر است که سطح مقطع کلی آن را به ۰.۲۲ میلیمتر مربع میرساند. این ساختار معادل ۲۴ AWG است. استفاده از مس قلعاندود علاوه بر هدایت مناسب سیگنال، به مقاومت بهتر هادی در برابر اکسیداسیون کمک میکند.
در اطراف هادیها از عایق پلیاتیلن (PE) با قطر ۱.۰۵ میلیمتر استفاده شده است. لایه شیلد کابل از فویل آلومینیومی با پوشش ۱۰۰ درصدی تشکیل شده و یک سیم Drain از جنس مس قلعاندود نیز برای اتصال شیلد در نظر گرفته شده است.
روکش خارجی کابل از PVC انعطافپذیر با سختی ۸۰ Shore ساخته شده و قطر خارجی آن حدود ۴ میلیمتر است. قطر کم کابل باعث میشود HPC80 برای سیمکشی در فضاهای محدود، رکها و تجهیزات صوتی که مدیریت کابل اهمیت دارد، گزینه مناسبی باشد.
انتقال سیگنال بالانس و نقش شیلد

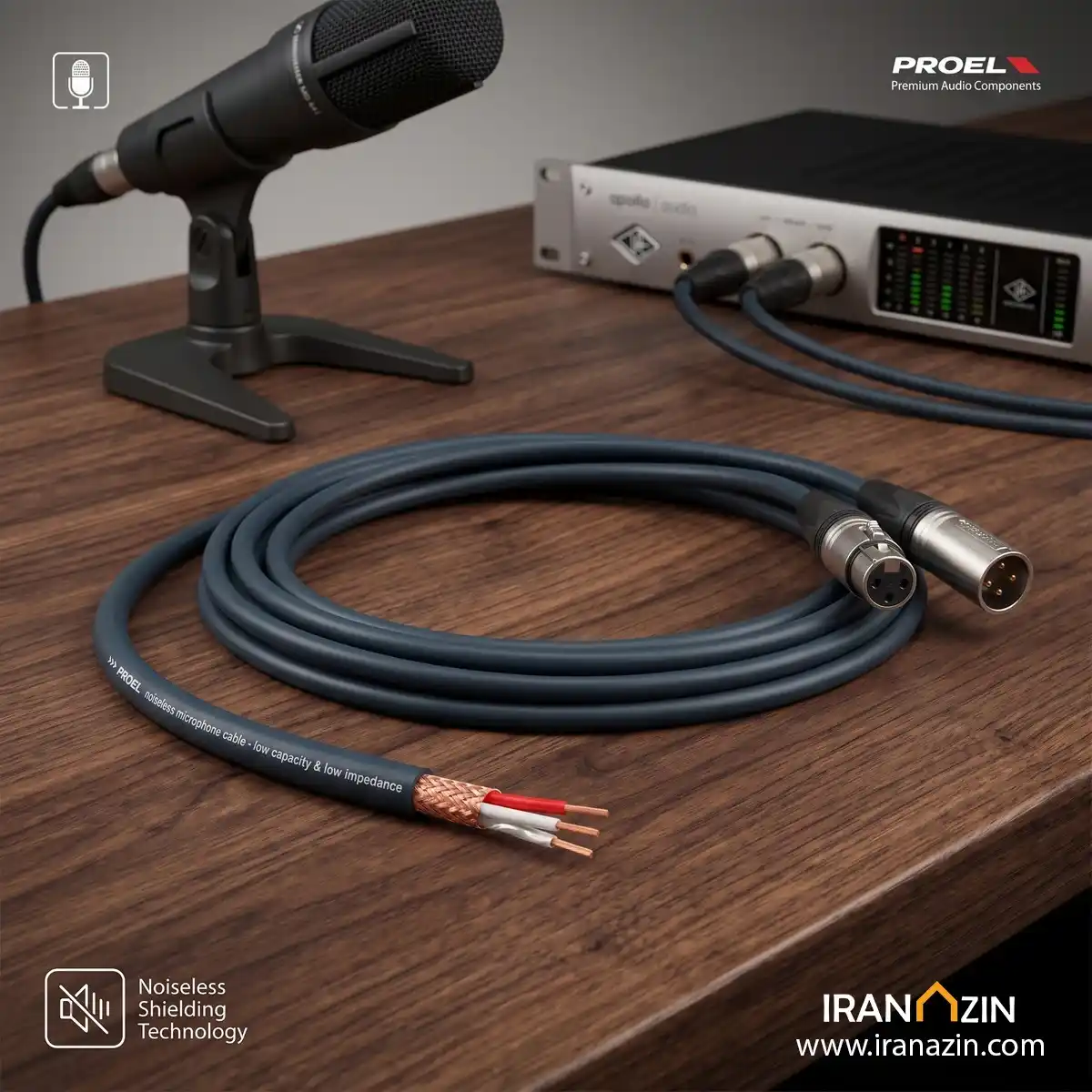

کابل میکروفون پروئل HPC80 یک کابل Balanced است. در یک اتصال بالانس، سیگنال از طریق دو مسیر هادی منتقل میشود و ساختار کابل به همراه شیلد به کاهش تأثیر نویز و تداخلات ناخواسته در مسیر سیگنال کمک میکند.
Proel برای HPC80 یک شیلد فویل آلومینیومی ۱۰۰ درصدی در نظر گرفته است. این موضوع بهخصوص در محیطهایی که کابلهای صوتی در نزدیکی منابع مختلف تداخل الکترومغناطیسی قرار دارند، اهمیت دارد.
با این حال، عملکرد نهایی یک اتصال بالانس فقط به کابل وابسته نیست و کیفیت کانکتورها، نحوه مونتاژ، اتصال صحیح شیلد و سیمکشی صحیح نیز در عملکرد سیستم مؤثر هستند.
امپدانس و ظرفیت خازنی
HPC80 دارای امپدانس نامی ۸۰±۳ اهم است. ظرفیت خازنی کابل نیز طبق مشخصات رسمی Proel برابر با ۶۳ pF/m بین دو هادی و ۱۰۷ pF/m بین هادی و شیلد در فرکانس ۱ کیلوهرتز اعلام شده است. این مشخصات برای طراحی و محاسبات فنی مسیرهای سیگنال صوتی اهمیت دارند.
مقاومت الکتریکی هادی کمتر از ۸۷ اهم بر کیلومتر در دمای ۲۰ درجه سانتیگراد اعلام شده است. سرعت انتشار سیگنال در کابل نیز ۶۶ درصد است.
کاربردهای کابل میکروفون Proel HPC80
بر اساس اطلاعات رسمی Proel، کاربردهای اصلی این کابل عبارتاند از:
- اتصال Patch-Bay
- اتصال تجهیزات Multieffect
- سیمکشی و اتصال در Rack System
- سیمکشی تجهیزات صوتی
- ساخت و مونتاژ کابلهای صوتی بالانس
- استفاده در مسیرهای داخلی تجهیزات و سیستمهای صوتی
به دلیل قطر خارجی حدود ۴ میلیمتر، HPC80 برای پروژههایی که فضای نصب محدود است نیز کاربردی است.
انعطافپذیری و شعاع خم کابل میکروفون پروئل
روکش PVC کابل با سختی ۸۰ Shore طراحی شده و حداقل شعاع خم آن ۲۵ میلیمتر است. بنابراین هنگام نصب باید از خمکردن کابل با شعاع کمتر از این مقدار خودداری شود تا فشار مکانیکی غیرضروری به ساختار داخلی کابل وارد نشود.
دمای کاری و مشخصات فیزیکی
Proel محدوده دمای کاری HPC80 را ۲۰- تا ۸۰+ درجه سانتیگراد اعلام کرده است. وزن کابل نیز حدود ۲۰ کیلوگرم در هر کیلومتر است. رنگ نسخه HPC80 مشکی است و Proel نسخه سفید آن را با مدل HPC80WH عرضه میکند.
حداکثر ولتاژ کاری اعلامشده برای این کابل کمتر از ۵۰ ولت AC و کمتر از ۷۵ ولت DC است؛ بنابراین HPC80 باید بهعنوان کابل سیگنال صوتی مورد استفاده قرار گیرد و برای کاربردهای برقرسانی طراحی نشده است.
جمعبندی
Proel HPC80 یک کابل میکروفون و نصب صوتی بالانس با ساختار ۲×۰.۲۲ mm² است که برای سیمکشی و اتصال تجهیزات صوتی حرفهای طراحی شده است. استفاده از هادی مس قلعاندود، شیلد فویلی آلومینیومی ۱۰۰ درصدی، روکش PVC انعطافپذیر و قطر خارجی حدود ۴ میلیمتر، این کابل را برای Patch-Bay، رکهای صوتی، تجهیزات Multieffect و سایر اتصالات سیگنال صوتی بالانس مناسب میکند.
این محصول توسط Proel، برند ایتالیایی تجهیزات صوتی تولید شده و در اطلاعات رسمی شرکت، HPC80 با عبارت Made in Italy معرفی شده است. همچنین، Proel این کابل را در گروه High-Quality Balanced Microphone Installation Cables O.F.C قرار داده است. برای مشاهده اطلاعات فنی و مشخصات رسمی این محصول، میتوانید به وبسایت رسمی Proel مراجعه کنید.
سؤالات متداول
کابل Proel HPC80 برای چه کاری استفاده میشود؟
کابل میکروفون پروئل HPC80 برای انتقال سیگنال صوتی بالانس و سیمکشی تجهیزات صوتی، از جمله میکروفون، Patch-Bay، تجهیزات Multieffect و سیستمهای Rack استفاده میشود.
ساختار کابل Proel HPC80 چیست؟
این کابل دارای دو هادی با سطح مقطع ۰.۲۲ میلیمتر مربع است و ساختار آن بهصورت ۲×۰.۲۲ mm² اعلام شده است.
آیا Proel HPC80 کابل بالانس است؟
بله. HPC80 یک کابل صوتی بالانس است و برای اتصالات سیگنال صوتی بالانس طراحی شده است.
کابل proel ساخت کجاست؟
این مدل توسط برند ایتالیایی Proel تولید شده و در مشخصات رسمی شرکت با عنوان Made in Italy معرفی شده است.
قطر کابل HPC80 چقدر است؟
قطر خارجی کابل حدود ۴ میلیمتر است.
حداقل شعاع خم کابل HPC80 چقدر است؟
حداقل شعاع خم اعلامشده برای این مدل ۲۵ میلیمتر است.
