کابل میکروفون CORDIAL CMK 222

توضیحات

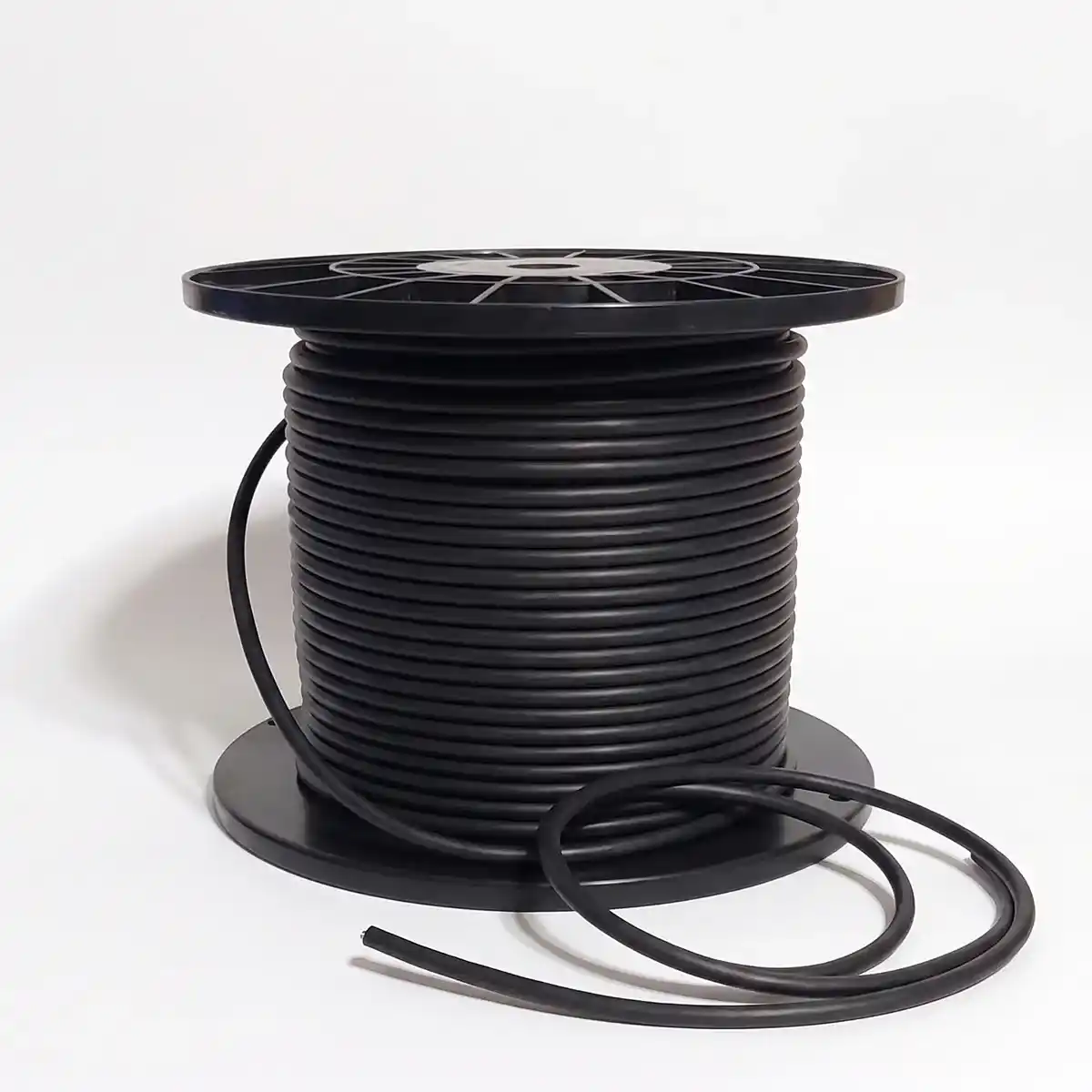

کابل میکروفون Cordial CMK 222

کابل Cordial CMK 222 یک کابل صوتی حرفه‌ای و انعطاف‌پذیر برای انتقال سیگنال‌های صوتی بالانس است که توسط شرکت آلمانی Cordial طراحی شده است. این کابل به‌صورت خام و متری عرضه می‌شود و برای ساخت کابل‌های میکروفون، کابل‌های صوتی سفارشی، کابل‌کشی استودیو و سیستم‌های صوتی حرفه‌ای کاربرد دارد.

CMK 222 دارای دو رشته هادی مسی با سطح مقطع ۰٫۲۲ میلی‌متر مربع است و در ساخت آن از هادی مسی بدون روکش، عایق PE و شیلد مسی استفاده شده است. ساختار دو رشته‌ای به همراه شیلد، این کابل را برای انتقال سیگنال‌های مونو بالانس در تجهیزات صوتی مناسب می‌کند.

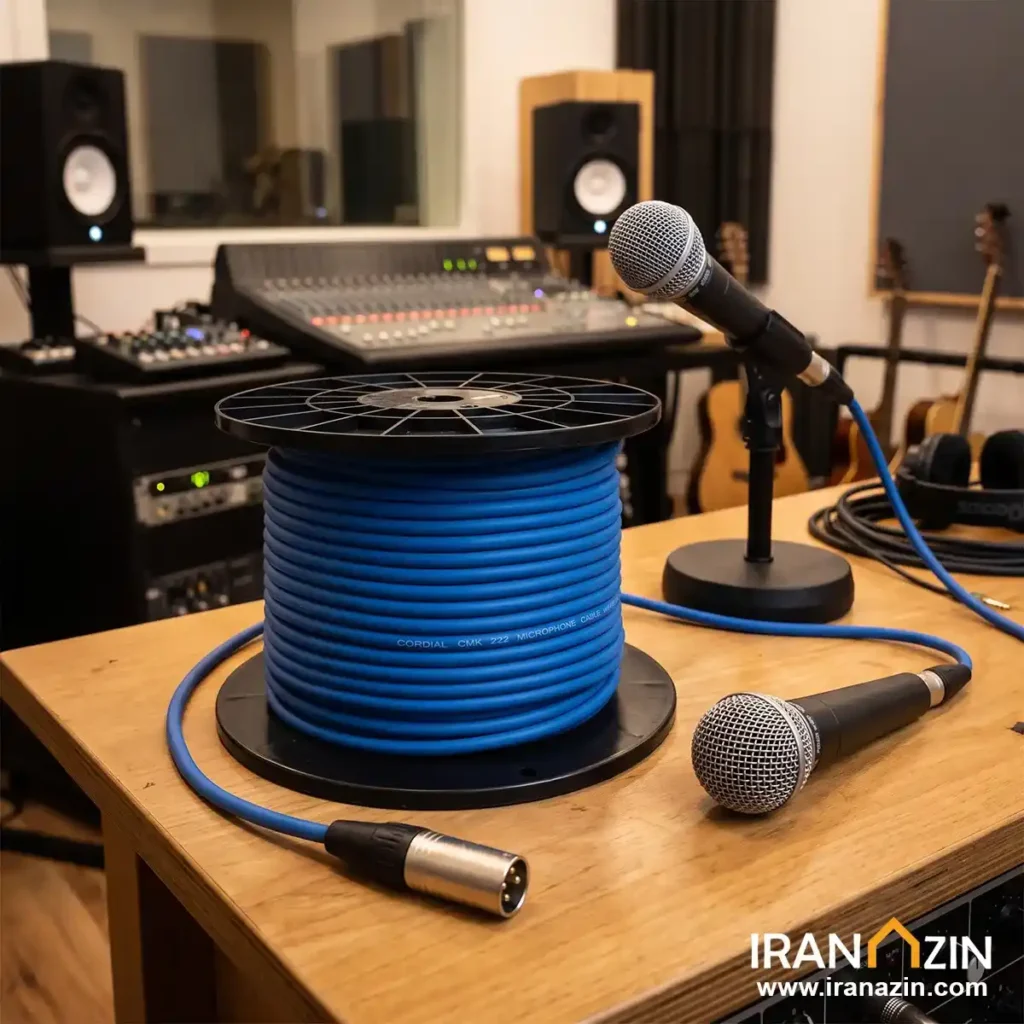

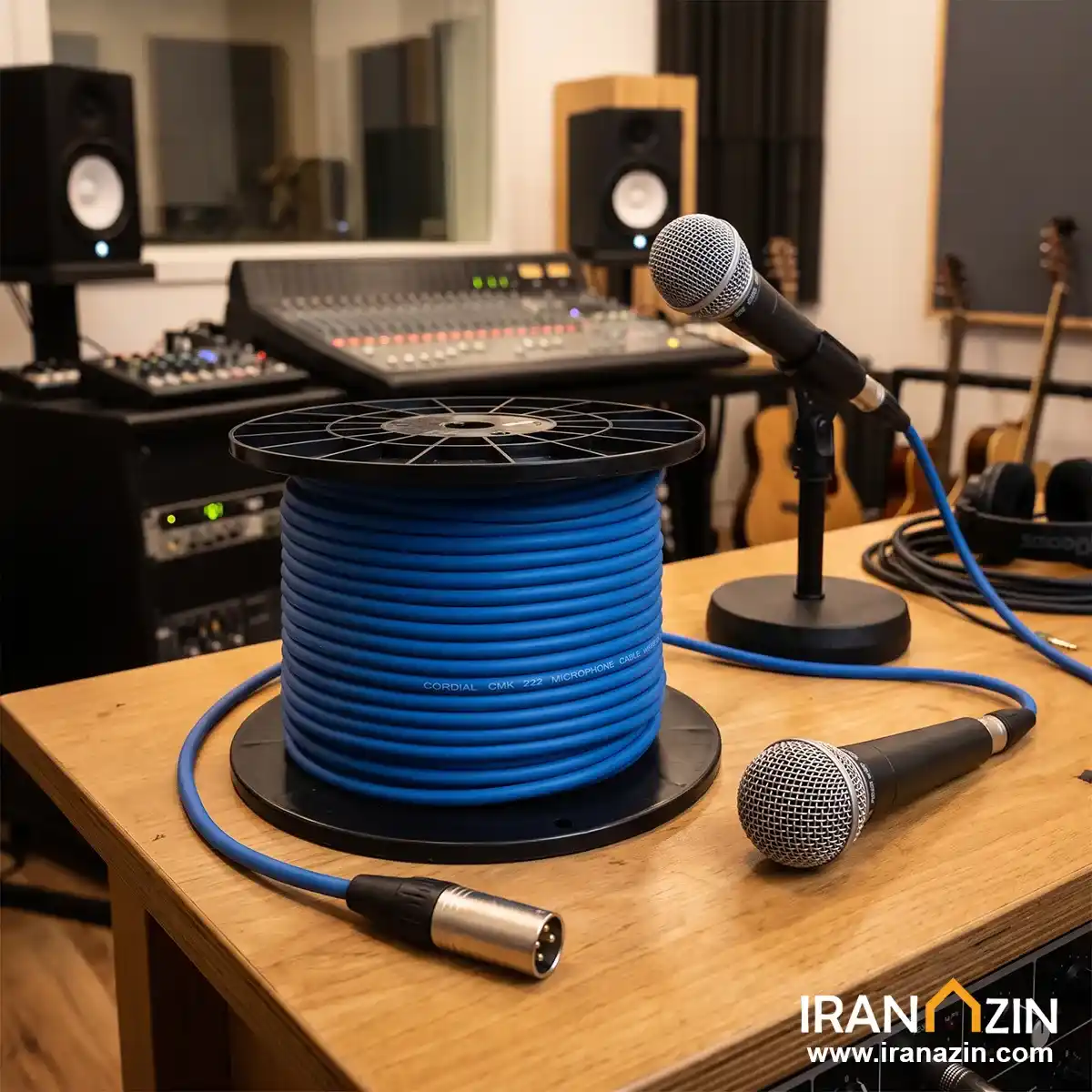

این مدل در رنگ‌های مختلف از جمله مشکی و آبی عرضه می‌شود. تفاوت رنگ‌ها مربوط به روکش بیرونی کابل است و در صورتی که مدل کابل CMK 222 باشد، رنگ به‌تنهایی باعث تغییر در مشخصات الکتریکی و ساختاری آن نمی‌شود. برای بررسی سایر محصولات مرتبط ، تجهیزات صوتی و تصویری موجود در ایران آذین را مشاهده کنید.

ساختار کابل Cordial CMK 222

در ساخت CMK 222 از دو هادی مسی استفاده شده است. سطح مقطع هر هادی ۰٫۲۲ میلی‌متر مربع است که معادل حدود AWG 24 محسوب می‌شود.

هر هادی از چند رشته سیم مسی تشکیل شده است. این ساختار چندرشته‌ای باعث می‌شود کابل نسبت به یک هادی تک‌رشته‌ای انعطاف‌پذیری بیشتری داشته باشد و برای کاربردهایی که کابل مرتباً جابه‌جا، خم یا جمع می‌شود، مناسب‌تر باشد.

عایق داخلی هادی‌ها از جنس PE است و برای محافظت از ساختار داخلی، کابل به یک روکش بیرونی PVC مجهز شده است. قطر خارجی کابل حدود ۶٫۴ میلی‌متر است.

شیلد مسی برای کاهش تداخلات

یکی از بخش‌های مهم CMK 222، ساختار شیلد آن است. این کابل از شیلد مارپیچی ساخته‌شده از سیم‌های مسی بدون روکش استفاده می‌کند.

شیلد در کابل‌های صوتی نقش مهمی در کاهش تأثیر تداخلات الکترومغناطیسی و نویزهای محیطی بر سیگنال صوتی دارد. این موضوع به‌خصوص در محیط‌هایی که کابل در نزدیکی منابع برق، تجهیزات الکترونیکی یا کابل‌های دیگر قرار می‌گیرد اهمیت پیدا می‌کند.

البته عملکرد واقعی یک کابل صوتی در برابر نویز تنها به شیلد وابسته نیست و عواملی مانند نحوه سیم‌کشی، کیفیت کانکتورها، اتصال صحیح شیلد، طول کابل و شرایط محیطی نیز در نتیجه نهایی تأثیر دارند.

مناسب برای سیگنال صوتی مونو بالانس

Cordial CMK 222 با ساختار دو هادی به همراه شیلد، برای استفاده در مدارهای مونو بالانس مناسب است. در اتصال بالانس، دو هادی سیگنال به همراه شیلد مورد استفاده قرار می‌گیرند و این ساختار به تجهیزات صوتی اجازه می‌دهد سیگنال را با مقاومت بیشتری در برابر برخی نویزهای القایی منتقل کنند.

به همین دلیل از این نوع کابل می‌توان در ساخت کابل‌های میکروفون و سایر اتصالات صوتی بالانس استفاده کرد.

برای مثال، در صورت نصب کانکتورهای مناسب مانند XLR در دو سر کابل، می‌توان از CMK 222 برای ساخت کابل میکروفون با طول موردنیاز استفاده کرد.

کابل خام و متری برای ساخت کابل سفارشی

CMK 222 یک Bulk Cable یا کابل خام است؛ یعنی محصول به‌صورت کابل بدون کانکتور ارائه می‌شود. این ویژگی به کاربر یا تکنسین اجازه می‌دهد کابل را در طول موردنظر برش داده و با نصب کانکتور مناسب، کابل صوتی موردنیاز خود را تولید کند.

این موضوع برای پروژه‌های صوتی حرفه‌ای اهمیت زیادی دارد؛ زیرا در بسیاری از سیستم‌ها طول کابل استاندارد موجود در بازار با نیاز پروژه مطابقت ندارد. استفاده از کابل خام امکان ساخت کابل‌هایی با طول سفارشی را فراهم می‌کند.

برای ساخت کابل میکروفون می‌توان متناسب با تجهیزات مورد استفاده، کانکتورهای مناسب مانند XLR را در دو سر کابل نصب کرد. اگر به دنبال نسخه دیگری از این کابل با ساختار متفاوت هستید، کابل میکروفون Cordial CMK 222 FRNC را نیز بررسی کنید.

مشخصات الکتریکی کابل

Cordial برای مدل CMK 222 مقاومت هادی را حدود ۸۵ اهم بر کیلومتر اعلام کرده است. ظرفیت خازنی بین دو هادی نیز حدود ۵۵ پیکوفاراد بر متر (pF/m) است.

این مشخصات از پارامترهای مهم کابل‌های صوتی هستند و در طراحی و ارزیابی عملکرد کابل در مسیرهای انتقال سیگنال مورد توجه قرار می‌گیرند.

ولتاژ تست اعلام‌شده برای این کابل ۷۵۰ ولت مؤثر است.

انعطاف‌پذیری و روکش PVC

ساختار چندرشته‌ای هادی‌های CMK 222 در کنار روکش PVC، کابل را برای استفاده در سیستم‌های صوتی و محیط‌هایی که کابل نیاز به جابه‌جایی و جمع‌شدن دارد مناسب می‌کند.

قطر خارجی کابل حدود ۶٫۴ میلی‌متر است و وزن آن تقریباً ۵۳ گرم در هر متر اعلام شده است. این ابعاد باعث می‌شود کابل ضمن برخورداری از ساختار مناسب برای کاربردهای صوتی، برای کابل‌کشی و مونتاژ کابل‌های سفارشی نیز قابل استفاده باشد.

کاربردهای Cordial CMK 222

این کابل می‌تواند در طیف مختلفی از پروژه‌های صوتی مورد استفاده قرار گیرد، از جمله:

• ساخت کابل‌های میکروفون

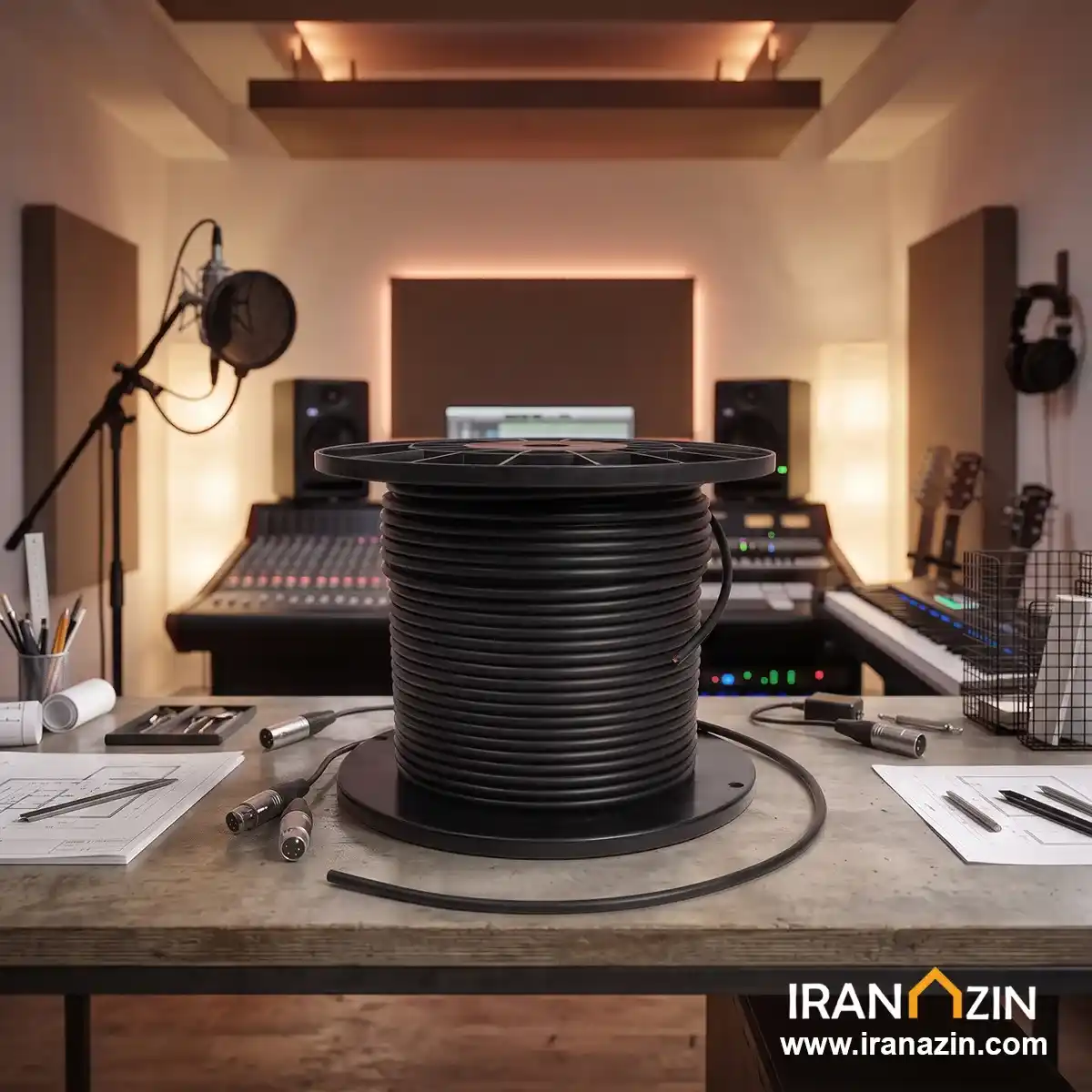

• کابل‌کشی استودیوهای ضبط صدا
• سیستم‌های صوتی حرفه‌ای

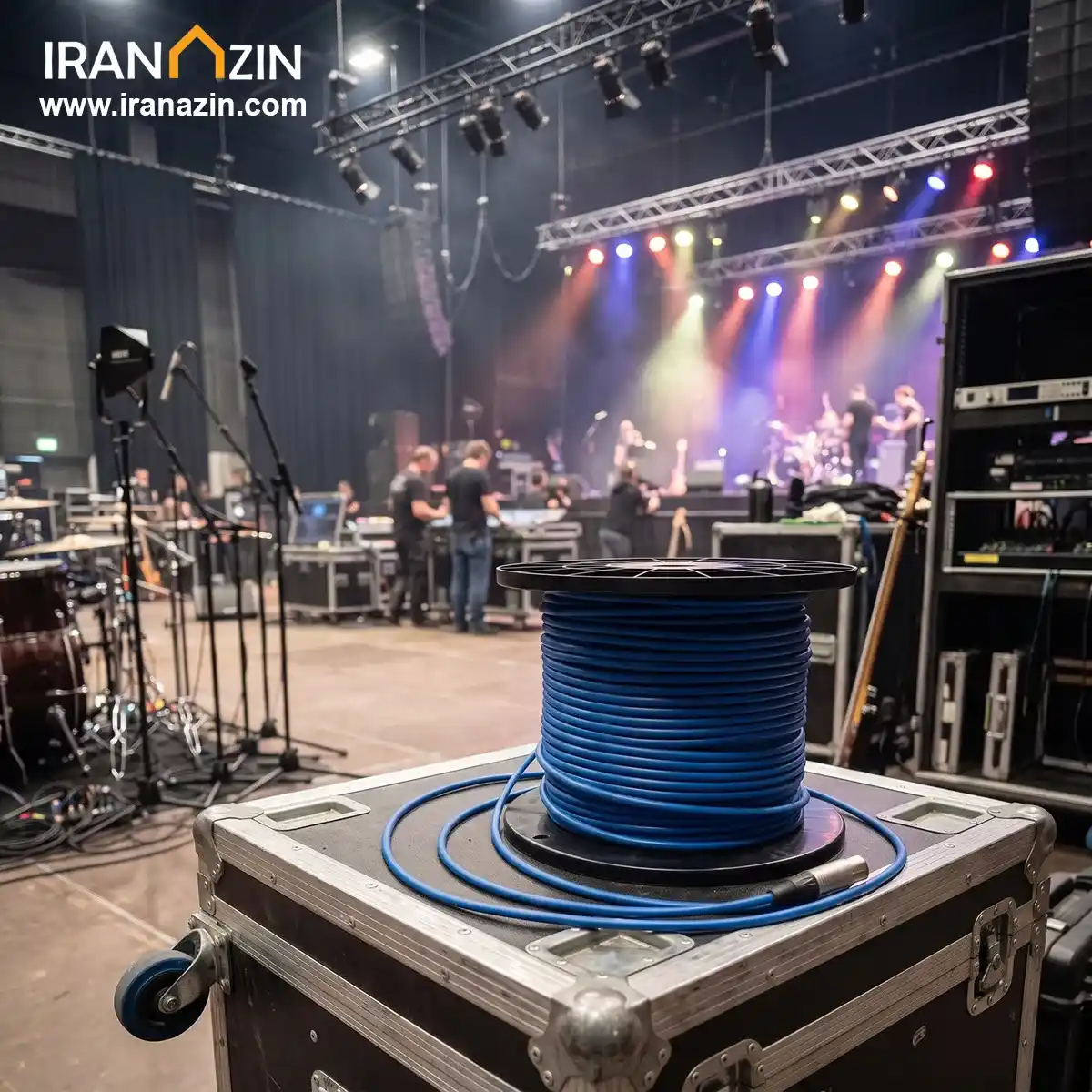

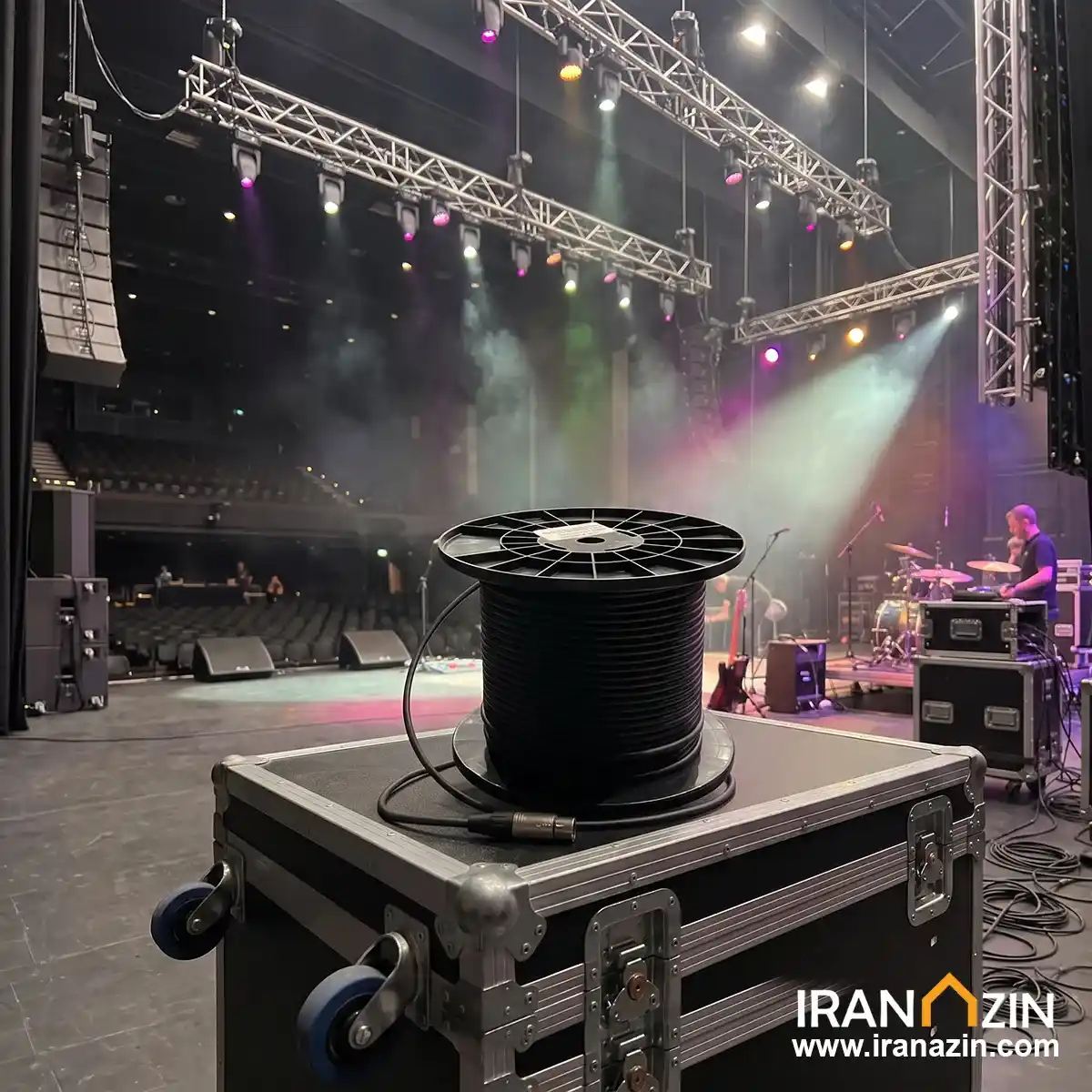

• تجهیزات اجرای زنده
• اتصال میکروفون به میکسر
• ساخت کابل‌های صوتی سفارشی
• پروژه‌های نصب و راه‌اندازی سیستم‌های صوتی
• کابل‌کشی تجهیزات صوتی در سالن‌ها و فضاهای حرفه‌ای

در پروژه‌هایی که تعداد زیادی کابل در کنار یکدیگر استفاده می‌شود، وجود رنگ‌های مختلف نیز می‌تواند به تفکیک مسیرها و شناسایی سریع کابل‌ها کمک کند.

چرا Cordial CMK 222؟

یکی از ویژگی‌های مهم این مدل، ترکیب ساختار ساده و کاربردی آن با هادی‌های مسی، شیلد مسی و روکش PVC است. استفاده از دو هادی با سطح مقطع ۰٫۲۲ میلی‌متر مربع، شیلد مارپیچی مسی و ساختار چندرشته‌ای هادی‌ها، CMK 222 را به کابلی مناسب برای پروژه‌های مختلف انتقال سیگنال صوتی تبدیل کرده است.

از طرف دیگر، عرضه کابل به‌صورت خام و متری باعث می‌شود این محصول برای کابل‌سازها، تکنسین‌های سیستم صوتی، استودیوها و پروژه‌های نصب حرفه‌ای کاربرد ویژه‌ای داشته باشد.

مشخصات فنی Cordial CMK 222

• برند: Cordial
• مدل: CMK 222
• نوع محصول: کابل صوتی و میکروفون خام
• ساختار: ۲ رشته
• سطح مقطع هادی: ۲ × ۰٫۲۲ میلی‌متر مربع
• استاندارد تقریبی هادی: AWG 24
• جنس هادی: مس خالص بدون روکش (Bare Copper)
• ساختار هادی: ۲۸ × ۰٫۱۰ میلی‌متر
• عایق هادی: PE
• نوع شیلد: سیم مسی مارپیچی
• جنس روکش بیرونی: PVC
• قطر خارجی: حدود ۶٫۴ میلی‌متر
• ظرفیت خازنی هادی به هادی: حدود ۵۵ pF/m
• مقاومت هادی: حدود ۸۵ Ω/km
• وزن: حدود ۵۳ گرم در متر
• ولتاژ تست: ۷۵۰ V eff.
• نوع سیگنال: مونو بالانس
• نوع عرضه: کابل خام و متری
• رنگ: مشکی / آبی، بسته به واریانت محصول


  ---

جمع‌بندی

Cordial CMK 222 یک کابل صوتی دو رشته‌ای با هادی مسی، شیلد مسی مارپیچی و روکش PVC است که برای انتقال سیگنال صوتی بالانس و ساخت کابل‌های سفارشی مورد استفاده قرار می‌گیرد. سطح مقطع ۰٫۲۲ میلی‌متر مربع، ساختار چندرشته‌ای هادی، قطر ۶٫۴ میلی‌متری و ظرفیت خازنی حدود ۵۵ pF/m از مشخصات اصلی این مدل هستند.

از آنجا که CMK 222 به‌صورت کابل خام و متری ارائه می‌شود، می‌توان آن را متناسب با نیاز پروژه برش داد و با کانکتورهای مناسب مانند XLR مونتاژ کرد. به همین دلیل این محصول برای ساخت کابل میکروفون، کابل‌کشی استودیو، سیستم‌های صوتی و پروژه‌های نصب حرفه‌ای گزینه‌ای کاربردی محسوب می‌شود. برای مقایسه با یک کابل میکروفون دیگر، می‌توانید مشخصات کابل میکروفون PROEL HPC80 را نیز بررسی کنید.

سوالات متداول

۱. کابل Cordial CMK 222 چیست؟

Cordial CMK 222 یک کابل صوتی دو رشته‌ای با شیلد مسی است که برای انتقال سیگنال صوتی مونو بالانس و کاربردهای حرفه‌ای صوتی طراحی شده است.

۲. آیا Cordial CMK 222 برای ساخت کابل میکروفون مناسب است؟

بله. این کابل به‌صورت خام و متری عرضه می‌شود و می‌توان با نصب کانکتورهای مناسب مانند XLR، از آن برای ساخت کابل میکروفون استفاده کرد.

۳. سطح مقطع هادی‌های CMK 222 چقدر است؟

هر یک از دو هادی این کابل دارای سطح مقطع ۰٫۲۲ میلی‌متر مربع است.

۴. جنس هادی کابل Cordial CMK 222 چیست؟

هادی‌های این کابل از مس خالص بدون روکش (Bare Copper) ساخته شده‌اند.

۵. آیا CMK 222 یک کابل بالانس است؟

ساختار دو هادی به همراه شیلد این کابل برای انتقال سیگنال مونو بالانس مناسب است.

۶. شیلد Cordial CMK 222 از چه جنسی است؟

این کابل دارای شیلد مارپیچی از سیم‌های مسی بدون روکش است.

۷. قطر کابل CMK 222 چقدر است؟

قطر خارجی کابل حدود ۶٫۴ میلی‌متر است.

۸. کابل CMK 222 چه نوع روکش و عایقی دارد؟

عایق هادی‌ها از جنس PE و روکش خارجی کابل از جنس PVC است.

۹. مقاومت هادی کابل CMK 222 چقدر است؟

مقاومت هادی این کابل حدود ۸۵ اهم بر کیلومتر است.

۱۰. ظرفیت خازنی Cordial CMK 222 چقدر است؟

ظرفیت خازنی بین دو هادی حدود ۵۵ پیکوفاراد بر متر (pF/m) است.

۱۱. آیا CMK 222 با کانکتور عرضه می‌شود؟

خیر. این محصول یک کابل خام و متری است و بدون کانکتور عرضه می‌شود.

۱۲. آیا کابل کوردیال CMK 222 در رنگ‌های مختلف وجود دارد؟

بله. این مدل در رنگ‌های مختلف عرضه می‌شود. در ایران آذین، این کابل در رنگ‌های مشکی و آبی ارائه می‌شود و در صورت یکسان بودن مدل، مشخصات فنی آن‌ها یکسان است.

۱۳. کابل Cordial CMK 222 چه کاربردهایی دارد؟

این کابل برای ساخت کابل میکروفون، کابل‌کشی استودیو، سیستم‌های صوتی، تجهیزات اجرای زنده و ساخت کابل‌های صوتی سفارشی کاربرد دارد.
